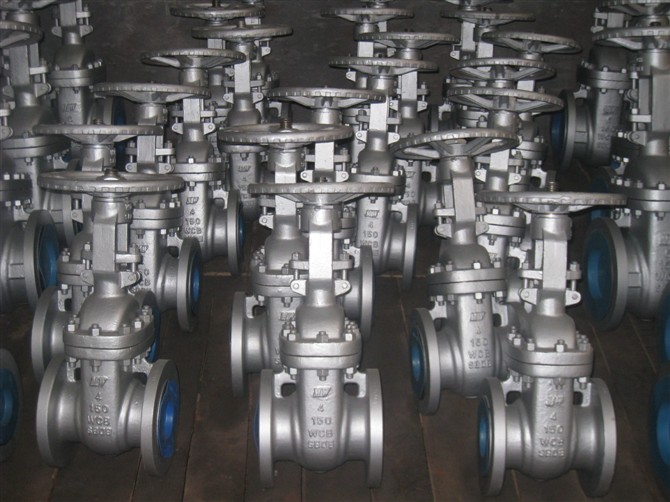

Z41H日标法兰闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。日标法兰闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
|
产品名称 |
日标法兰闸阀 |
|
产品型号 |
Z41H、Z41W |
|
公称通径 |
DN15-500mm |
|
压力范围 |
10K-20K |
|
阀体材质 |
铸钢、不锈钢 |
产品介绍：
日标法兰闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
标准规范：
|
设计与制造
|
结构长度
|
连接法兰
|
压力-温度等级
|
试验与检验
|
|
API600
|
ANSI B16.10
|
ANSI B16.5、
GB9112～9131、
SH3406、
JIS B2212、
JIS B2214
|
ANSI B16.34
|
API598
|
主要零件材料及适用工况：
|
主
要
零
件
材
料
|
阀体、阀盖、闸板
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304)
|
CF3
(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
(316)
|
|
密封面
|
Cr13
或硬质合金
|
本体(W)或硬质合金(Y)
|
|
阀杆及内件
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304)
|
00Cr19Ni11
(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316)
|
|
填 料
|
柔性石墨
|
|
垫 片
|
不锈钢缠绕垫片
|
|
适用工况
|
适用介质
|
水、蒸汽、
油品等
|
硝酸等腐蚀性介质
|
强氧化性
介质
|
醋酸等腐蚀性介质
|
|
适用温度
|
-29～425 ℃
|
-40～500 ℃
|
Z41H-10K,Z41H-20K日标钢制闸阀标准：
|
设计与制造
Design and Manufacture
|
结构长度
Face To Face
|
法兰尺寸
Flange Dimension
|
压力-温度
Pressure Temperature Lating
|
试验-检验
Inspection and Test
|
|
JIS B2073 B2083
|
JIS B2002
|
JIS B2212 B2214
|
JIS B2073 B2083
|
JIS B2003
|
Z41H-10K,Z41H-20K日标钢制闸阀结构图、规格及主要尺寸和重量：
|
Z41H-10K |
|
DN mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
178
|
155
|
120
|
100
|
16
|
4-19
|
409
|
200
|
24
|
|
65
|
21/2
|
190
|
175
|
140
|
120
|
18
|
4-19
|
535
|
250
|
31
|
|
80
|
3
|
203
|
185
|
150
|
130
|
18
|
8-19
|
570
|
250
|
40
|
|
100
|
4
|
229
|
210
|
175
|
155
|
18
|
8-19
|
590
|
250
|
55
|
|
150
|
6
|
267
|
280
|
240
|
215
|
22
|
8-23
|
630
|
300
|
90
|
|
200
|
8
|
292
|
330
|
290
|
265
|
22
|
12-23
|
960
|
350
|
145
|
|
250
|
10
|
330
|
400
|
355
|
325
|
24
|
15-25
|
1158
|
400
|
230
|
|
300
|
12
|
356
|
450
|
400
|
370
|
24
|
16-25
|
1378
|
450
|
330
|
|
350
|
14
|
381
|
490
|
445
|
415
|
26
|
16-25
|
1543
|
500
|
460
|
|
400
|
16
|
406
|
560
|
510
|
475
|
28
|
16-27
|
1738
|
600
|
600
|
|
450
|
18
|
432
|
620
|
565
|
530
|
30
|
20-27
|
1959
|
600
|
980
|
|
500
|
20
|
457
|
675
|
620
|
585
|
30
|
20-27
|
2214
|
680
|
960
|
|
Z41H-20K
|
|
50
|
2
|
216
|
155
|
120
|
100
|
18
|
8-19
|
480
|
200
|
32
|
|
65
|
21/2
|
241
|
175
|
140
|
120
|
20
|
8-19
|
510
|
250
|
39
|
|
80
|
3
|
283
|
200
|
160
|
135
|
22
|
8-23
|
580
|
280
|
55
|
|
100
|
4
|
305
|
225
|
185
|
160
|
24
|
8-23
|
700
|
350
|
80
|
|
150
|
6
|
403
|
305
|
260
|
230
|
28
|
12-25
|
940
|
400
|
160
|
|
200
|
8
|
419
|
350
|
305
|
275
|
30
|
12-25
|
1190
|
450
|
250
|
|
250
|
10
|
457
|
430
|
380
|
345
|
34
|
12-27
|
1390
|
500
|
370
|
|
300
|
12
|
502
|
480
|
430
|
395
|
35
|
16-27
|
1600
|
500
|
560
|
|
350
|
14
|
762
|
540
|
480
|
440
|
40
|
16-33
|
1750
|
600
|
870
|
|
400
|
16
|
838
|
605
|
540
|
495
|
46
|
16-33
|
1900
|
600
|
1150
|
|
450
|
18
|
914
|
675
|
605
|
560
|
48
|
20-33
|
2320
|
650
|
1270
|
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
|
