详细介绍

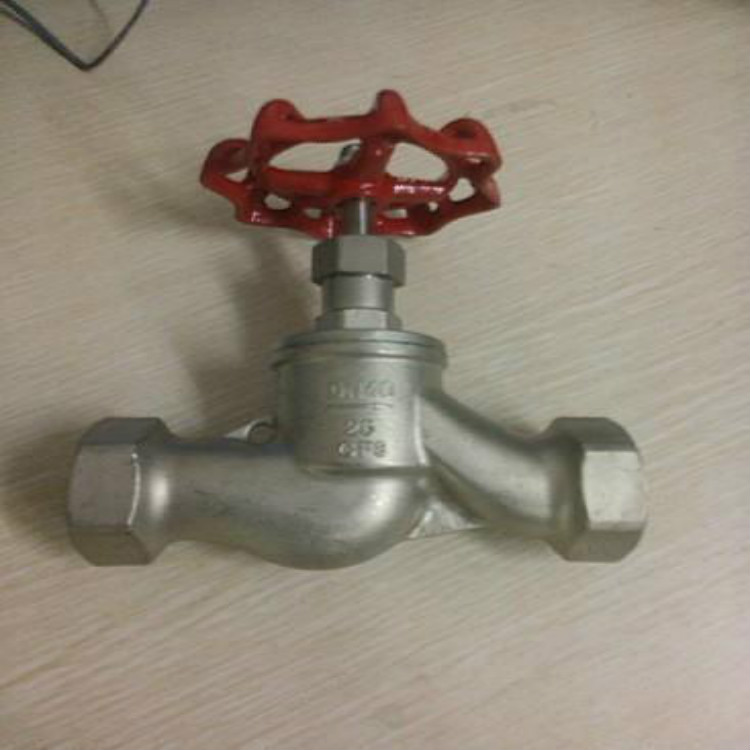

J11W不锈钢内螺纹截止阀由本公司精心生产的一款截止阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。不锈钢内螺纹截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | J11W不锈钢内螺纹截止阀 |
| 产品型号 | J11W |
| 公称通径 | DN08-100 |
| 压力范围 | 1.6MPa |
| 阀体材质 | 黄铜 |
产品介绍：
11W 不锈钢内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
产品特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
结构形式
J11W 不锈钢内螺纹截止阀的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
主要性能规范
|
型号 |
公称压力 |
试验压力PS（Mpa） |
工作压力PN(Mpa) |
工作温度 |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
J11W-16 |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油类 |
|
J11W-16P |
硝酸类腐蚀性介质 |
|||||
|
J11W-16R |
≤350 |
醋酸类腐蚀性介质 |
||||
|
J11W-16Ni |
碱液、盐水、海水等 |
|||||
主要外形尺寸和连接尺寸（mm）
|
公称通径 |
管螺纹 |
尺 寸 (mm) |
|||||
|
L |
D1 |
S |
H |
H1 |
D0 |
||
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
