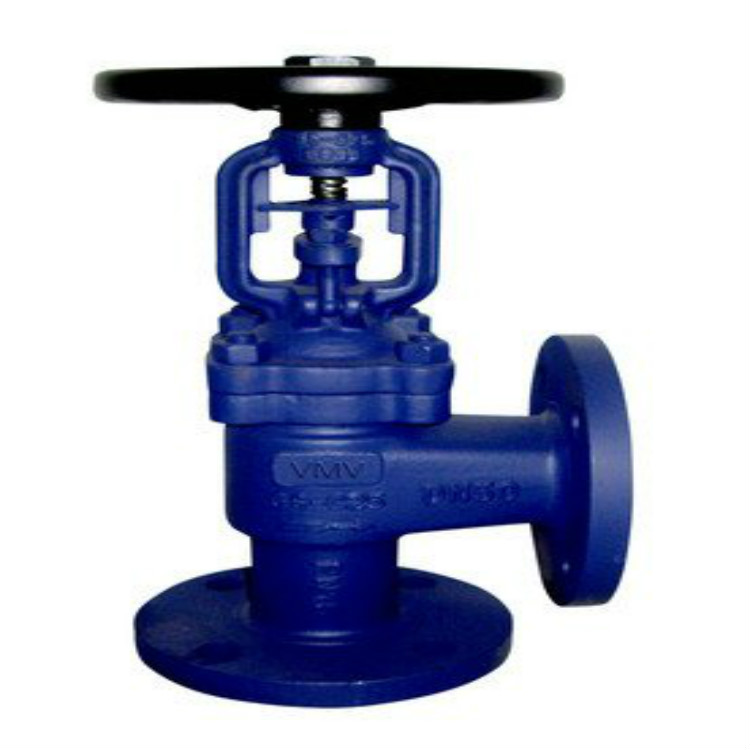

JL47H平衡角式高压截止阀

JL47H平衡角式高压截止阀

型号:JL47H/Y 更新时间:2020-04-01

特点:JL47H/Y平衡角式截止阀技术参数: 公称压力:160-320MPa 公称通径:10-150mm 介质温度:≤425℃ 主要材质:A105(碳钢) 304(不锈钢)316(不锈钢) 适用介质:水,蒸汽,油品,硝酸类,等.

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

高压角式截止阀由本公司精心生产的一款截止阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。高压角式截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 J44Y,J44H高压角式截止阀
产品型号 J44Y、J44H、L44H、L44Y
公称通径 DN3-100
压力范围 1.6MPa-32.0MPa
阀体材质 铸钢、锻钢、不锈钢

产品介绍:

J44H、J44Y高压角式截止阀、节流阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般用于氯化氢气中、小口径的管道。氯化氢阀门的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。

结构特点:

J44H、J44Y高压角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
J44H、J44Y高压角式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。J44H、J44Y高压角式截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

设计与制造标准:

●角式截止阀设计与制造: GB12233
●角式截止阀法兰尺寸:JB/T79 GB9113
●角式截止阀结构长度: GB12221
●角式截止阀检验与实验: GB/T13927

主要性能规范:

公称压力PN

1.6

2.5

MPa

壳体试验压力PT

2.4

3.75

高压密封试验压力

1.76

2.75

低压气密封试验

0.5 - 0.7

适用介质

水、油品、蒸汽

适用温度

≤425℃

主要外形尺寸:

型号

DN

L

D

D1

M

D2

Dn

Dn’

b

Z-φd

L0

H

H1

重量(kg)

J44H-320
L44H-320

3

60

70

42

M14×1.5

10

3

-

15

3-16

100

71

77

1.25

6

60

70

42

M14×1.5

10

6

-

15

3-16

150

80

94

1.25

J44Y-160
L44Y-160

10

90

95

60

M24×2

10

10

10

20

3-18

200

260

275

5.7

15

105

95

60

M24×2

16

15

16

20

3-18

200

268

288

6.2

J44Y-320
L44Y-320

10

90

95

60

M24×2

10

10

10

20

3-18

200

260

275

5.7

15

105

105

68

M33×2

17

15

17

20

3-18

200

268

288

6.8

型号

DN

L

D

D1

M

D2

Dn

Dn’

b

Z-φd

L0

H

H1

重量(kg)

J44Y-160
L44Y-160

25

120

105

68

M33×2

28

23

23

20

3-18

300

225

245

9.1

32

135

115

80

M42×2

37

29

29

22

4-18

300

222

248

11

40

165

165

115

M52×2

47

39

39

28

6-26

350

265

300

20

50

190

165

115

M64×3

59

50

50

32

6-26

400

303

345

30

J44Y-320
L44Y-160

25

120

115

80

M42×2

35

23

23

22

4-18

300

225

245

10.8

32

132

135

95

M48×2

41

29

29

25

4-22

300

222

248

13.5

40

165

165

115

M64×3

58

39

42

32

6-26

350

265

300

23

50

190

200

145

M80×3

70

50

53

40

6-29

400

303

345

39.2

GL44H-160
GL44Y-160

65

215

200

145

M80×3

73

60

65

40

6-29

710

430

490

81

80

260

225

170

M100××3

93

75

80

50

6-33

810

520

600

138

100

290

260

195

M125×4

115

95

99

60

6-36

850

595

685

223

GL44H-320
GL44Y-320

65

215

225

170

M100×3

90

60

68

50

6-33

710

430

490

93

80

260

260

195

M125×4

112

75

85

60

6-36

810

520

600

158

100

290

300

235

M155×4

130

95

103

75

8-39

850

595

285

228




温馨提示:“JL47H平衡角式高压截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
