详细介绍

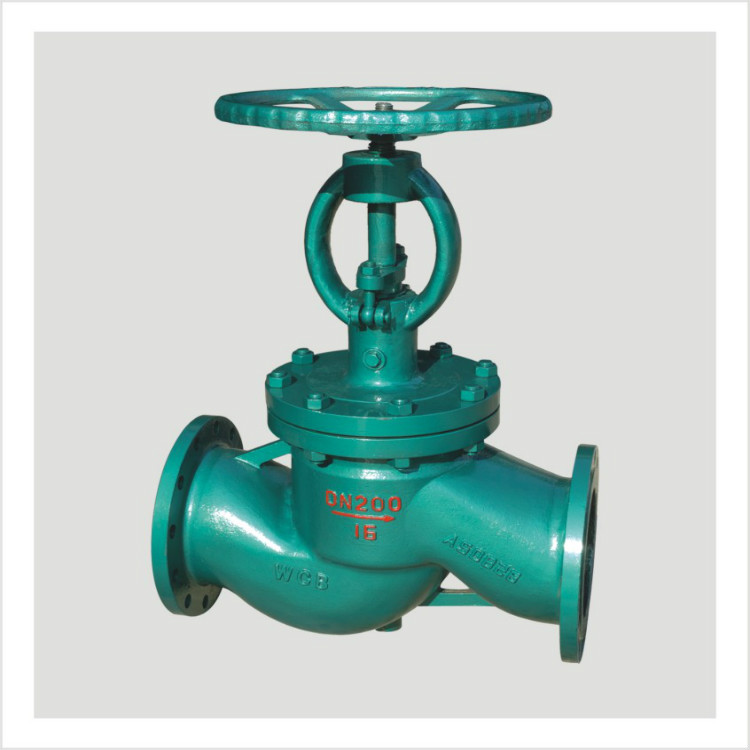

NKJ41H真空隔离截止阀由本公司精心生产的一款截止阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。真空隔离截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
产品名称 | NKJ41H,NKJ41Y真空隔离截止阀 |
产品型号 | NKJ41H、NKJ41Y |
公称通径 | DN10-200mm |
压力范围 | 1.6MPa-10.0MPa |
阀体材质 | 铸钢、不锈钢 |
产品介绍:
NKJ41H、NKJ41Y真空隔离截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
主要零件的材料说明:
阀体 |
25、WCB |
Cr5Mo |
阀盖 |
25、WCB |
Cr5Mo |
支架 |
25、WCB |
Cr5Mo |
阀瓣 |
2Cr13、WCB |
Cr5Mo |
阀杆 |
2Cr13 |
38CrMoAL、25Cr2MoV |
阀座 |
25、304 |
304 |
密封环 |
膨胀柔性石墨 |
|
填料 |
膨胀柔性石墨 |
|
阀杆螺母 |
ZCuA110Fe3 |
产品规格尺寸
公称通径 |
公称压力PN(MPa) |
主要外形及连接尺寸(mm) |
|||||||
L |
H手 |
D |
Do |
D1 |
L1 |
α |
W |
||
10 |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
10 |
|
120 |
15 |
130 |
245 |
36 |
16 |
22.5 |
10 |
|
120 |
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
|
160 |
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
|
200 |
|
32 |
180 |
285 |
48 |
34 |
|
|
37.5° |
200 |
|
40 |
200 |
320 |
55 |
40 |
|
|
37.5° |
240 |
|
50 |
230 |
365 |
64 |
48 |
|
|
37.5° |
320 |
|
65 |
290 |
410 |
82 |
66 |
|
|
37.5° |
300 |
|
80 |
310 |
430 |
95 |
78 |
|
|
37.5° |
3000 |
|
100 |
35 |
470 |
117 |
100 |
|
|
37.5° |
350 |
|
125 |
400 |
500 |
143 |
126 |
|
|
37.5° |
350 |
|
150 |
480 |
533 |
167 |
150 |
|
|
37.5° |
400 |
|
10 |
6.4 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
15 |
130 |
245 |
36 |
15 |
22.5 |
10 |
|
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
|
32 |
180 |
280 |
48 |
33 |
|
|
37.5° |
200 |
|
40 |
200 |
320 |
55 |
39 |
|
|
37.5° |
240 |
|
50 |
230 |
365 |
64 |
48 |
|
|
37.5° |
320 |
|
65 |
290 |
410 |
82 |
65 |
|
|
37.5° |
320 |
|
80 |
310 |
430 |
95 |
76 |
|
|
37.5° |
360 |
|
100 |
350 |
470 |
117 |
98 |
|
|
37.5° |
400 |
|
125 |
480 |
500 |
143 |
123 |
|
|
37.5° |
400 |
|
150 |
480 |
533 |
167 |
148 |
|
|
37.5° |
500 |
|
10 |
10.0 |
130 |
245 |
36 |
10 |
18.4 |
10 |
|
120 |
15 |
130 |
245 |
36 |
14 |
22.5 |
10 |
|
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
|
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
|
200 |
|
32 |
180 |
285 |
48 |
32 |
|
|
37.5° |
200 |
|
40 |
200 |
320 |
55 |
38 |
|
|
37.5° |
240 |
|
50 |
230 |
355 |
64 |
48 |
|
|
37.5° |
320 |
|
65 |
290 |
410 |
82 |
63 |
|
|
37.5° |
320 |
|
80 |
310 |
430 |
95 |
74 |
|
|
37.5° |
360 |
|
100 |
350 |
470 |
117 |
97 |
|
|
37.5° |
400 |
|
125 |
400 |
500 |
143 |
123 |
|
|
37.5° |
400 |
|
150 |
480 |
533 |
167 |
148 |
|
|
37.5° |
500 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
