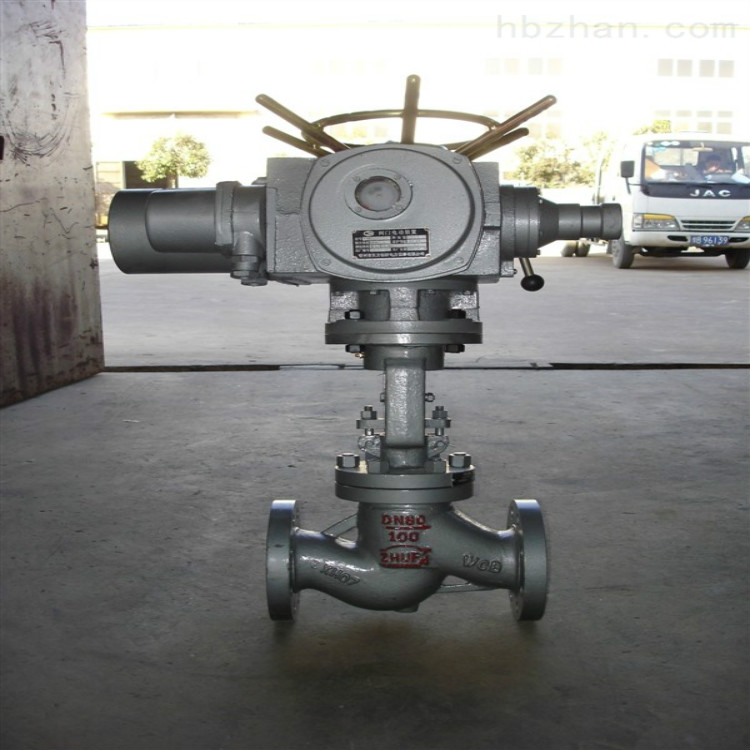

电动高压截止阀

型号：更新时间：2020-04-01

特点：无

质量稳定
价格合理
交货快捷

详细介绍

Z941Y电动高压截止阀由本公司精心生产的一款截止阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动高压截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	Z941Y电动高压截止阀
产品型号	J941H、J941Y
公称通径	DN50-300
压力范围	1.6MPa-16.0MPa
阀体材质	铸钢、不锈钢

一、电动高压截止阀概述

电动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。

二、电动高压截止阀产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

三、电动高压截止阀 技术参数

阀体型式	高压锻造阀
阀芯型式	柱塞式(锥面)
公称通径	DN15 ～ DN500
公称压力	PN20.0～32.0MPa
连接形式	法兰式，焊接式 (对焊、承插焊)

四、电动高压截止阀 零件材料

1	阀体	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	阀芯	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3	阀杆	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4	阀盖	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	填料	柔性石墨、PTFE
6	填料压盖	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7	电动执行器	壳体(HT200、WCB)

五、电动高压截止阀 性能规范

试验压力(MPa)	公称压力(MPa)				压力级(class)		JIS(K)
试验压力(MPa)	16.0	20.0	25.0	32.0	900	1500	20K	40K
强度试验	24.0	30.0	37.5	48.0	22.5	39.0	7.5	16.5
密封试验	17.6	22.0	27.5	35.2	16.5	28.6	5.5	12.1
工作温度	≤425℃
适用介质	水、蒸汽、腐蚀性介质

六、电动截止阀主要外形尺寸、连接尺寸及质量

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238

温馨提示：“电动高压截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
