详细介绍

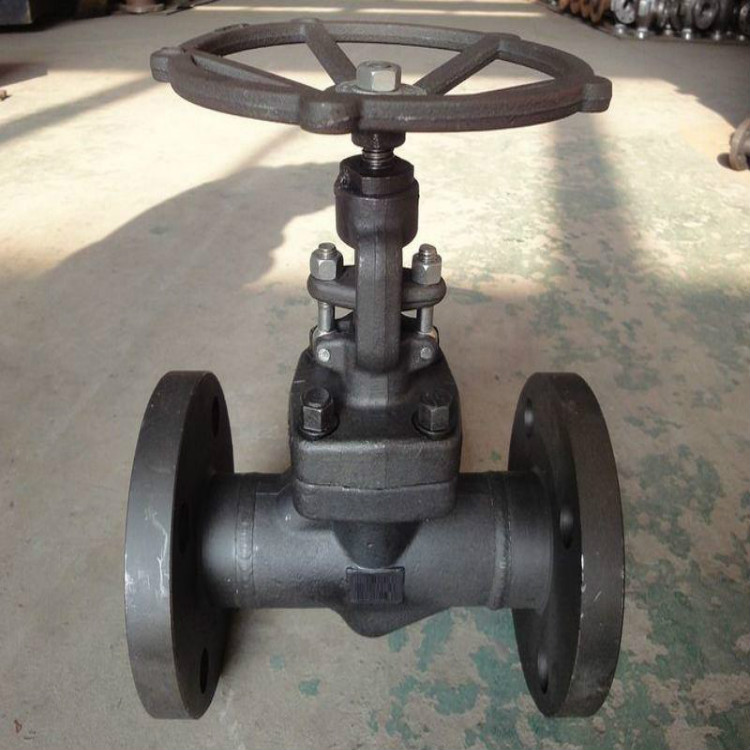

J41Y锻钢法兰截止阀由本公司精心生产的一款截止阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。锻钢法兰截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | J41Y锻钢法兰端截止阀 |
| 产品型号 | J41H/Y、J41W |
| 公称通径 | DN10-50 |
| 压力范围 | 150Lb-1500LB |
| 阀体材质 | 锻钢A105,A182,F22、锻不锈钢 |
产品介绍：
J41H/Y、J41W锻钢法兰端截止阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
主要零部件材质：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
||
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|||
|
11 |
手轮 |
A197 |
|||
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
||
|
13 |
填料 |
Flexible Graphite |
PTFE |
||
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 17 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
| 18 |
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢、AS=合金钢、SS=不锈钢。
主要外形连接尺寸及重量：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H(开) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
|
|
600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
重量 |
150Lb |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
||
|
300Lb |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
|
|
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
||
|
600Lb |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
|
|
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
