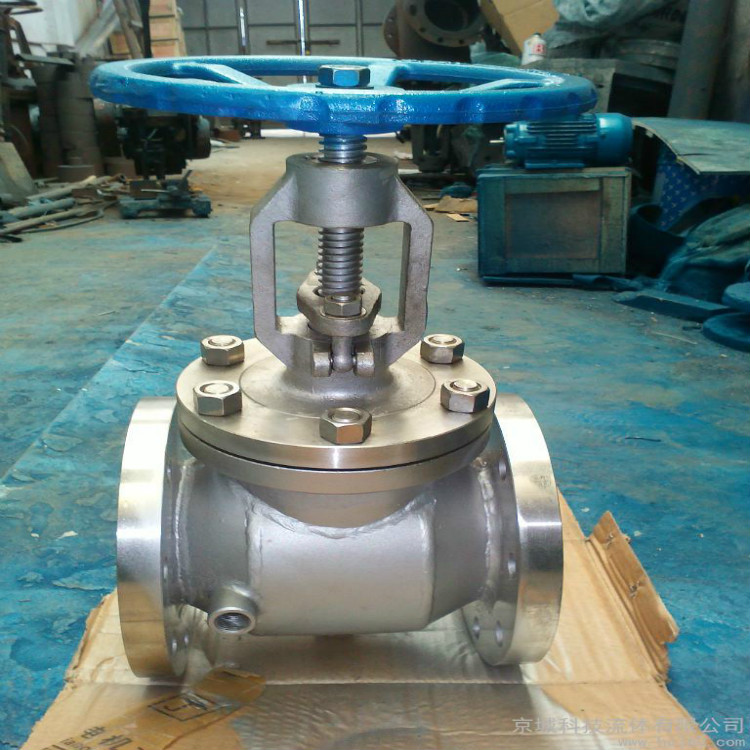

BJ41H保温截止阀

型号：BJ41H 更新时间：2020-04-01

特点：阀体材质:铸钢、不锈钢、锻钢、铬钼钢。工作压力1.6-32MPA。工作温度-20°C- -550°C。阀门口径从 DN15-DN300。连接方式:法兰、丝口或焊接。驱动方式:手动、气动、电动。适用介质:水、油品、气、蒸汽等

质量稳定
价格合理
交货快捷

详细介绍

BJ41H、BJ41W夹套保温截止阀由本公司精心生产的一款截止阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。夹套保温截止阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	BJ41H、BJ41W夹套保温截止阀
产品型号	BJ41H、BJ41W
公称通径	DN15-250
压力范围	1.6MPa-6.4MPa
阀体材质	碳钢、WCB、不锈钢

产品介绍：

BJ41H、BJ41W夹套保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

执行标准：

设计与制造：BS1873BS5160GB12233

法兰尺寸：ANSIB16.5JB/T79GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10BS1873GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755GB/T13927

主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用温度（℃）	适用介质	保温套压力（MPa）
型号	公称压力 PN（MPa）	壳体	密封	适用温度（℃）	适用介质	保温套压力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸：

型号	公称通径 DN（/）	尺寸（?）
型号	公称通径 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

BJ41W/H-25P/R/C保温截止阀主要外形尺寸和连接尺寸：

型号	公称通径 DN（/）	尺寸（?）
型号	公称通径 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

BJ41W/H-40/64P/R/C保温截止阀主要外形尺寸和连接尺寸：

型号	公称通径 DN（?）	尺寸（?）
型号	公称通径 DN（?）	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910

温馨提示：“BJ41H保温截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
