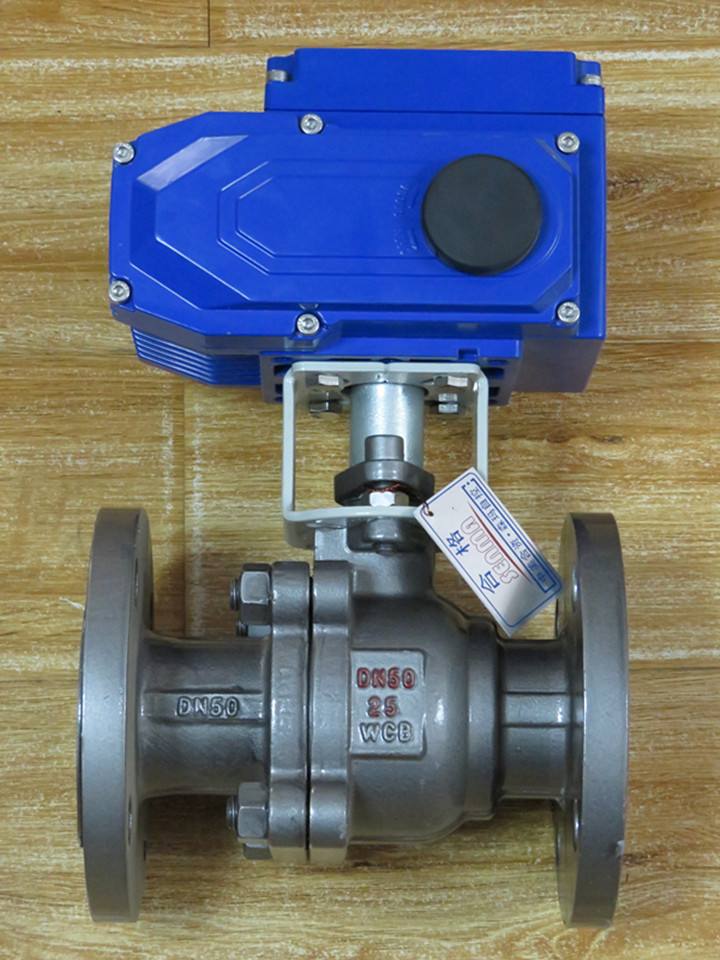

电动调节球阀,电动智能型球阀

型号：ZDJR 更新时间：2020-10-08

特点：电动调节球阀是温州丰泉阀门有限公司采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大

质量稳定
价格合理
交货快捷

详细介绍

ZDJR电动调节球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动调节球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	电动调节球阀
产品型号	ZDJR
公称通径	DN15-DN300mm
压力范围	1.6-6.4MPa
阀体材质	铸钢、不锈钢

产品介绍：

ZDJR电动调节球阀采用一体化结构，与CKR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

阀体说明：
形式：直通铸造阀、台湾三片式球阀，超短型对夹式球阀
公称通径：15-300mm
公称压力：PN1.6、4.0、6.4MPa
材料：HT200ZG25ZG1Cr18Ni9TiWCBCF8CF8M
ZG0Cr18i12Mo2衬制聚四氟乙烯
上阀盖：常温型：-20℃—+120℃
散热型：-40℃—+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料，柔性石墨等

阀内组件：
阀芯形式：O型阀芯
流量特性：快开型
材料：1Cr18Ni9Ti0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
理想流量特性表：

公称通径（DN）	不同开度角下的Kv值
温度	10º	20º	30º	40º	50º	60º	70º	80º	90º
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

执行机构：

类型：可选PSQ、CKR和3810系列电子式角行程执行机构。防爆型选用3810系列。

技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

规格参数：

公称通径DN	15	20	25	32	40	50	65	80		100	125		150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550		890	1400		2000	3580	5650	8100
可调动作范围	0-90º
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1								350：1
配用执行机构	PSQ101, 381RSA-05 CKR-05 CKR-10						PSQ201, CKR-20 381RSC-30					CKR-40 381RSC-50			PSQ701 CKR-60

电动法兰式调节球阀外形尺寸：

公称通径DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

超短型电动对夹式调节球阀外形尺寸：

公称通径DN	L	H	D	D1	D2	b	f	L1	Z-Ød
15	35	275	90	65	45	14/16	2	157	4-12
20	38	280	100	75	55	14/16	2	157	4-12
25	42	287	110	85	65	14/16	2	157	4-12
32	50	297	130	100	78	16/18	2	208	4-16
40	60	312	145	110	85	16/18	3	208	4-16
50	70	325	160	125	100	16/20	3	256	4/8-16
65	95	335	180	145	120	18/22	3	256	4/8-16
80	118	365	190	160	135	20/22	6	256	8-16
100	140	400	215/230	210/220	155/160	20/28	3	256	8-16/20
125	175/195	420	245/270	210/220	185/188	24/28	3	256	8-16/24
150	210/260	440	280/300	240/218	210/218	24/28	3	256	8-20/24

注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

三片式电动丝扣式调节球阀外形尺寸：

公称通径DN	G	L	H	L1
15	1/2”	75	275	157
20	3/4”	80	280	157
25	1”	90	287	157
32	1 1/4”	40	297	208
40	1 1/2”	120	312	208
50	2”	140	325	208

型号编制说明：

Z	A	J	Q	9	41	F	25	C	G
自控阀门	执行机构类型：	位移特征：	阀门代号：	传动方式：	连接形式：	密封面材料：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	J：角行程	Q：表示球阀	9表示电动	41：表示法兰	F：表示四氟乙稀	16：表示1.6MPa	C：表示碳钢	G：表示中温型
	R：表示3810系列	S：直行程	D：表示碟阀	6：表示气动	11：表示丝扣	H：表示金属硬密封	25：表示2..5MPa	P：表示不锈钢	常温省略
	A：CKR系列		V：表示V形球阀		71：表示对夹式		40：表示4.0MPa	S：表示塑料
							64：表示6.4MPa	F46：表示阀体衬四氟

电动调节球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“电动调节球阀,电动智能型球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
