对夹式保温球阀

型号：BQ71F 更新时间：2020-10-10

特点：对夹式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失

质量稳定
价格合理
交货快捷

详细介绍

BQ41F对夹式保温球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。对夹式保温球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	对夹式保温球阀
产品型号	BQ71F、BQ71PPL
公称通径	DN15-100
压力范围	1.0-2.5MP
阀体材质	铸钢丨不锈钢（304L/R、316L/R）

产品介绍：

BQ71F对夹式保温球阀主要型号：手动（BQ71F）气动（BQ671F）电动（BQ971F）

BQ71F对夹式保温球阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。

主要技术参数：

公称通径：国标DN15-100mm（美标1/2”-4”）

公称压力：国标PN1.0-2.5MPa（美标CLASS：150Lb）（日标JIS：10K）

主要零部件材料明细表：

主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8（304）	CF8（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF8M（316L）
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9（304）	0Cr18Ni9（304L）	1Cr18Ni2Mo2（316）	0Cr17Ni2Mo2（316）	0Cr17Ni2Mo2（316L）
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

主要技术参数：

公称压力或压力级	产品型号
PN1.0MPa	BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa	BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa	BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150	BQ71F-150（LB）C	BQ71F-150（LB）P	BQ71F-150（LB）P8	BQ71F-150（LB）P3	BQ71F-150（LB）R	BQ71F-150（LB）R8	BQ71F-150（LB）R3
10K	BQ71F-10（K）C	BQ71F-10（K）P	BQ71F-10（K）P8	BQ71F-10（K）P3	BQ71F-10（K）R	BQ71F-10（K）R8	BQ71F-10（K）R3

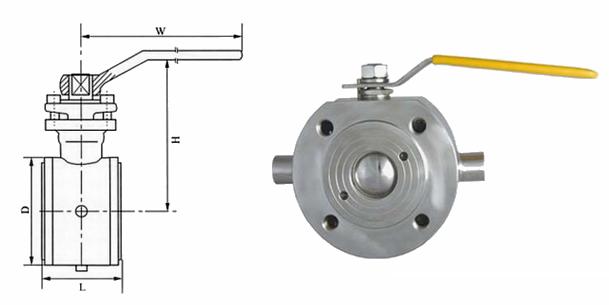

主要外形及连接尺寸：

公称通径（DN）		产品型号
公称通径（DN）		L	D					W	H	3-G
（mm）	（in）	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2”	40	53	53	53	47	58	130	80	3/8
20	3/4”	45	63	63	63	57	63	170	80	3/8
25	1”	50	73	73	73	66	74	170	100	3/8
32	1 1/4”	60	84	84	84	75	84	200	110	1/2
40	1 1/2”	70	94	94	94	85	89	250	120	1/2
50	2”	80	109	109	109	103	104	250	130	1/2
65	2 1/2”	110	129	129	129	122	124	350	140	1/2
80	3”	120	144	144	144	135	134	350	150	1/2
100	4”	140	164	164	170	173	159	420	180	1/2

球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“对夹式保温球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
