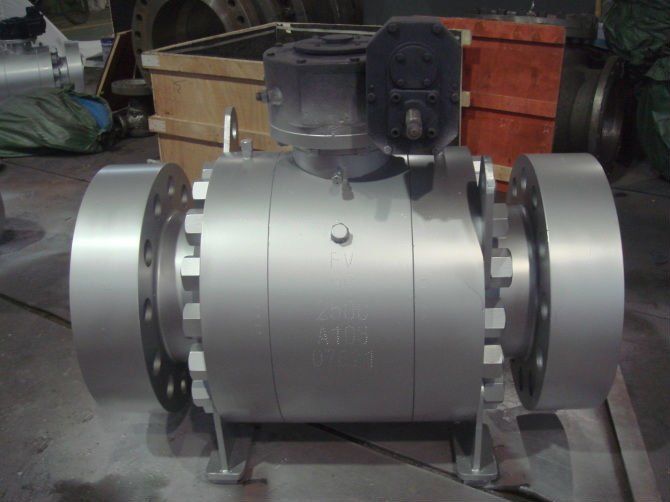

锻钢三片式硬密封球阀

型号：Q41H 更新时间：2020-10-08

特点：锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。

质量稳定
价格合理
交货快捷

详细介绍

Q47Y锻钢三段式硬密封球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。锻钢三段式硬密封球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	锻钢三段式硬密封球阀
产品型号	Q47Y
公称通径	DN10-200
压力范围	6.0-32MPa
阀体材质	锻钢，铸钢，不锈钢(304L/R、316L/R)

产品介绍：

①本产品所有部件均为锻件

②采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

③采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

产品特性：

①、耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb
②、耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
③、无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。

主要零部件材质：

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr12	A246-416
O形圈	橡胶	橡胶
双头螺柱	35CrMoA	A193-B7

主要性能规范：

公称压力	试验压力
	壳体	高压液密封	低压气密封
16.0	24	17.6	0.6
32.0	48	35.2
适用温度		-40~80℃
适用介质		水、油品、氮气、氨气、氢气液化

主要连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要尺寸（mm）
		L		L1		D		D1		H		W	M	D2	b	Z- Φ d
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	W	法兰
160	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-Φ18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-Φ18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-Φ26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-Φ26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-Φ29
	80	580	380	150	160	225	270	170	105	200	200	600	M24×2	94	50	6-Φ33
	100	620	430	178	188	260	320	190	118	245	245	800	M125×4	115	60	6-Φ36
320	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-Φ18
	32	300	230	100	110	135	150	95	43	120	96	300	M52×2	41	30	4-Φ22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-Φ26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-Φ29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-Φ33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-Φ36
	1OO	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-Φ36

锻钢球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“锻钢三片式硬密封球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
