详细介绍

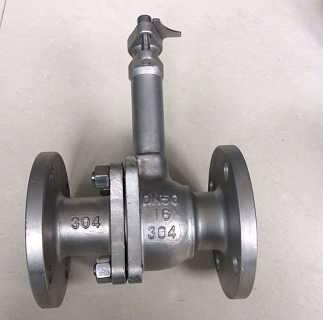

DQ61Y锻钢低温球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。锻钢低温球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 锻钢低温球阀 |
| 产品型号 | DQ61Y |
| 公称通径 | DN15-50 |
| 压力范围 | 150-1500Lb |
| 阀体材质 | 锻钢 |
产品介绍：
锻钢低温球阀分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质最低温度不得低于-196度。
锻钢低温球阀标准材质明细表：
|
零件名称 |
AS to ASTM |
SS ASTM |
|||||
|
Type A352LF3 |
Type A352LF3 |
Type F304(L) |
Type F304(L) |
||||
|
阀体接体，阀盖 |
Type A352LF3 |
Type A352LF3 |
A182 F304(L) |
A182 F304(L) |
|||
|
等长双头螺栓 |
A193L7+镀镉 |
A193 3B8 |
A193 B8 |
A193 B8M |
|||
|
螺母 |
A193L7+镀镉 |
A1948 |
A1948 |
A1948M |
|||
|
密封圈/垫片 |
RTFE+Cu粉/尼龙1010/PPL |
||||||
|
球体 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
|||
|
阀杆 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
|||
|
止推片/填料 |
RTFE+Cu粉/尼龙1010/PPL，碳素纤维 |
||||||
|
压盖 |
A105N |
A351 CF8 |
|||||
|
定位片 |
A182F321 |
||||||
|
扁螺母 |
A1944+镀镉 |
A1948 |
A1948 |
A1948 |
|||
|
手柄 |
A193L7+镀镉 |
A193B8 |
A193B8 |
A193B8 |
|||
|
圆柱销 |
Q235A |
||||||
|
≥－40℃ |
≥－101℃ |
≥－196℃ |
|
||||
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
主要外形及连接尺寸：
|
DN |
INCH |
L |
D |
L1 |
D |
D1 |
H |
W |
|
15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
|
20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
|
25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
200 |
|
32 |
11/4 |
140 |
28 |
12.7 |
60 |
42.6 |
290 |
250 |
|
40 |
11/2 |
152 |
35 |
12.7 |
68 |
48.7 |
320 |
250 |
|
50 |
2 |
178 |
45 |
15.9 |
80 |
61.2 |
340 |
350 |
球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
