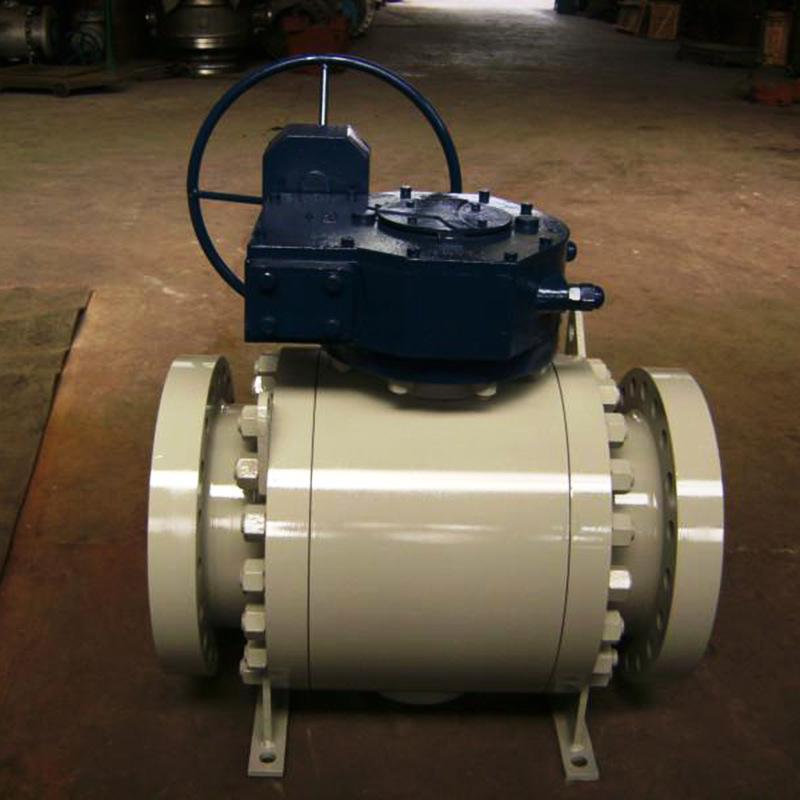

锻钢固定球阀,固定涡轮球阀

型号：Q47Y/F/H 更新时间：2020-10-08

特点：锻钢固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑

质量稳定
价格合理
交货快捷

详细介绍

Q347F固定式球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。固定式球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	固定式球阀
产品型号	Q47F、Q47H、Q47Y
公称通径	DN25-600
压力范围	1.6MPa-10.0MPa
阀体材质	铸钢、锻钢、不锈钢

产品介绍：

固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

技术参数：

本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-196～350℃

驱动方式：手动、气动、电动、液动等。

公称通径：DN25-8001"～32"

主要特点：

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。

（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）

（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗

主要零件及材质：

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	弹簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&	PTFE&
11	球体	1C18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A2116-WCB
21	键 Key	45	AISI C 1045

技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

试验压力：

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

国标固定球阀PN1.6MPa主要连接尺寸用重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa主要连接尺寸用重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN4.0MPa主要连接尺寸及重量：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN6.4MPa主要连接尺寸及重量：

公称通径DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	495	597	673	762	826	902	1054	1232	1397
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700
电动	H2	-	-	-	-	554	574	731	771	867	802	979	1085	1148
电动	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
气动	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

PN10.0MPa主要连接尺寸及重量：

公称通径DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	559	660	787	838	889	991	1194	1397	1549
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
电动	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
电动	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
气动	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“锻钢固定球阀,固定涡轮球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
