详细介绍

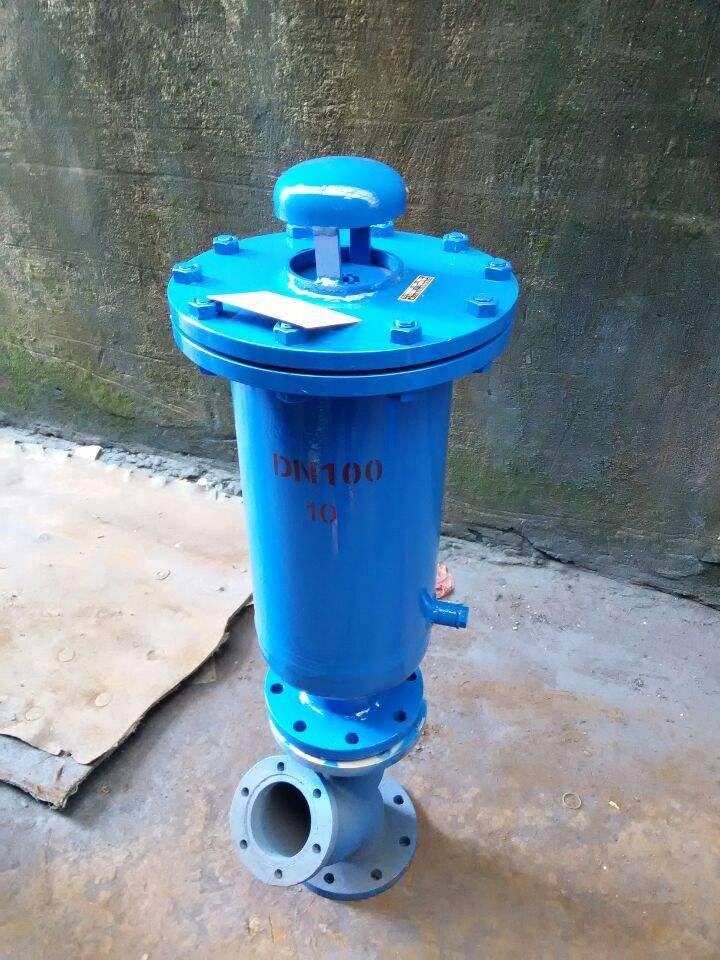

SCAR复合式污水排气阀由本公司精心生产的一款排气阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。复合式污水排气阀由适用于各种不同的轻重工业工况以及建筑管道。排气阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 复合式污水排气阀 |
| 产品型号 | SCAR |
| 公称通径 | DN50-250mm |
| 压力范围 | 1.0MPa-4.0MPa |
| 阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品介绍：
SCAR复合式污水排气阀用于污水、河水带有泥沙等管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，就产生管道出水容量达不到设计要求。
性能及优势：
1、浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。
2、本产品是专用污水管道工程的排气阀。
3、浮球为不锈钢，使用寿命长，安全可靠。
4、能够排除管道中的气体，减少阻力，节约能源。
5、当管道负压时，能快速自动吸气，防止管道破裂。
工作原理：
管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。
技术参数：
1、尺寸：DN40-DN250
2、连接：法兰式
3、工作压力：1.0Mpa
4、介质：清水、污水
5、使用温度：常温
6、阀体：铸铁、铸钢、不锈钢
7、浮球与活瓣：不锈钢
8、密封材料：丁晴橡胶
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
主要外形及连接尺寸：
|
公称通径 DN(mm) |
D |
D1 |
D2 |
H |
Z-∮d |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
