P41X快速排气阀/双口排气阀

P41X快速排气阀/双口排气阀

型号:P41X、P42X、P2(QB) 更新时间:2020-06-03

特点:广泛使用于油田、化工、煤矿、电站、科研、船舶、环保、食品、工程建设等行业、欢迎新老客户咨询洽谈。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

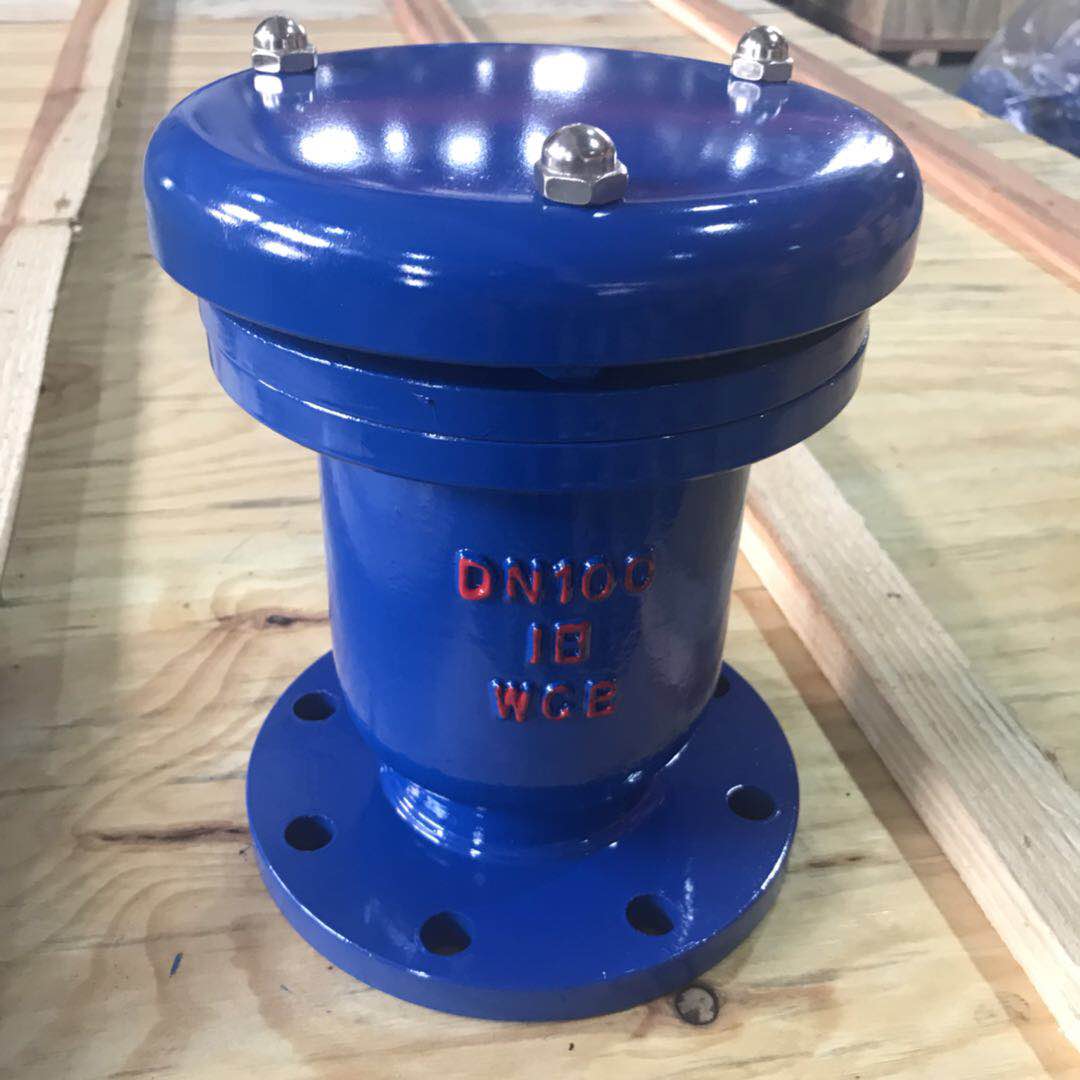

P41X快速排气阀(快速吸气阀)由本公司精心生产的一款排气阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。快速排气阀(快速吸气阀)由适用于各种不同的轻重工业工况以及建筑管道。排气阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 快速排气阀(快速吸气阀)
产品型号 P41X
公称通径 DN25-200mm
压力范围 1.6MPa-2.5MPa
阀体材质 铸铁、球墨铸铁、铸钢、不锈钢

产品介绍:

快速排气阀(快速吸气阀)适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。快速吸排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。快速吸排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。


作用原理:

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。


主要特点:

1、能够排除管道中的气体,减少阻力节约能源。

2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

3、排气能力是普通双孔排气阀多倍。

4、浮球托架为不锈钢,使用寿命长,安全可靠。

每小时排气量表:

规格

25

50

80

100

150

200

立方米/小时

2-88

85-3521

14-597

22-904

34-1413

66-2709

技术参数:

1.介质:清水

2.温度:常温

3.阀体:灰铸铁HT200

4.浮球与塞头:不锈钢

5.密封材料:丁晴橡胶

6.阀体试验打压:1.5mpa

7.浮球、密封试验打压:0.05-1.1MPA不漏水

结构图:

主要外形及连接尺寸:

公称通径

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23



温馨提示:“P41X快速排气阀/双口排气阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
