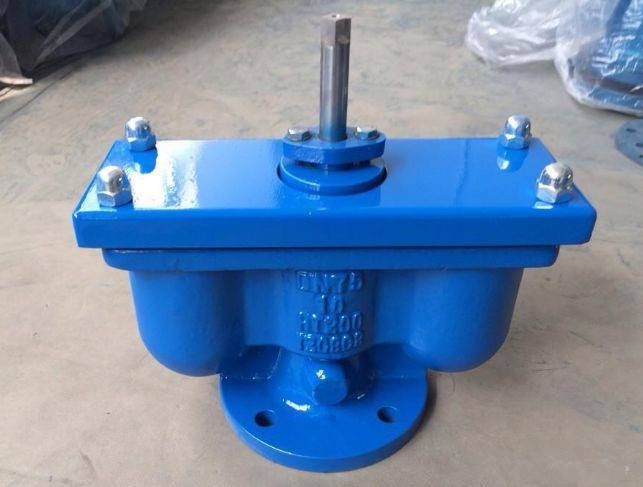

QB2法兰双口快速排气阀由本公司精心生产的一款排气阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。法兰双口快速排气阀由适用于各种不同的轻重工业工况以及建筑管道。排气阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
产品名称 | 法兰双口快速排气阀 |
产品型号 | QB2 |
公称通径 | DN50-200mm |
压力范围 | 1.0MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品介绍:
QB2法兰双口快速排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末最为理想产品,问世以来一直还续用。排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。
工作原理:
当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。
用途及主要性能规范:
本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB1-10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。
每小时排气量表:
规格 |
50 |
75 |
100 |
150 |
200 |
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
主要零配件:
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
阀体 |
密封垫 |
阀瓣 |
开槽锥端定位螺钉 |
阀杆 |
空心球 |
阀盖 |
垫片 |
填料 |
排气口垫片 |
|||
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
||||
排气端盖 |
螺母 |
护盖 |
螺母 |
专用螺柱 |
双头螺柱 |
填料压盖 |
螺母 |
双头螺柱 |
主要外形及连接尺寸:
型号 |
公称通径 |
主要尺寸(mm) |
||||||
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
||
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁、球墨铸铁、铸钢、不锈钢 |
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
