详细介绍

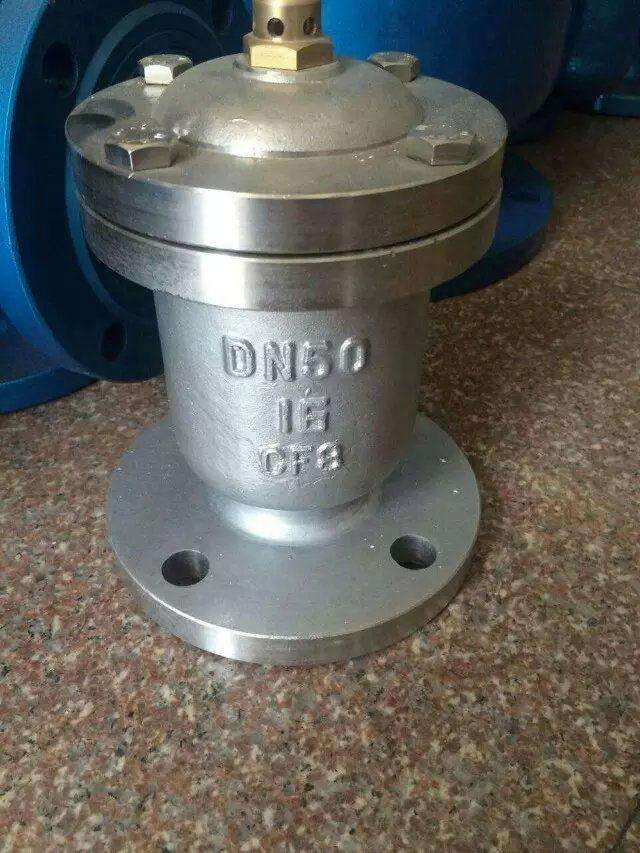

QB1法兰单口排气阀由本公司精心生产的一款排气阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。法兰单口排气阀由适用于各种不同的轻重工业工况以及建筑管道。排气阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 法兰单口排气阀 |
| 产品型号 | QB1 |
| 公称通径 | DN15-150mm |
| 压力范围 | 1.0MPa |
| 阀体材质 | 不锈钢304、316、316L |
产品介绍：
QB1法兰单口排气阀此产品用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。此排气阀连接有二种丝扣、法兰。
作用及原理：
管道流体介质中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生，这时就需要用到排气阀排空管道内多余的气体以保证介质顺畅流通。本阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。
主要技术参数：
1、阀体、阀盖、不锈钢
2、浮球、304不锈
3、排气口、钢H59黄铜
4、密封圈、丁晴橡皮
5、松紧螺丝、A3
6、工作压力1.0MPa
7、密封压力1.1MPa
8、强度压力1.5MPa
丝扣式外型尺寸：
|
公称通径 DN(mm) |
ZG |
Φ |
H |
|
15 |
1/2" |
135 |
205 |
|
20 |
3/4" |
135 |
205 |
|
25 |
1" |
135 |
205 |
|
40 |
11/2 |
150 |
205 |
|
50 |
2" |
150 |
205 |
法兰式外型尺寸：
|
公称通径 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
|
15 |
95 |
65 |
45 |
135 |
210 |
|
20 |
105 |
75 |
55 |
135 |
210 |
|
25 |
115 |
85 |
65 |
135 |
210 |
|
40 |
140 |
115 |
80 |
150 |
210 |
|
150 |
160 |
125 |
100 |
150 |
210 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
