详细介绍
产品型号:M364W

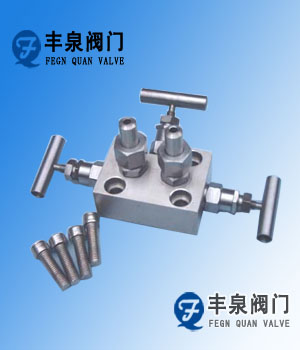

产品名称: 一体化三阀组
新型一体化三阀组M364W三阀组适用于1151系列电容差压变送器。其作用是从引压点将信号引入1151系列电容差压变送器正、负测量室，使引压点与测量室接通或断开，是1151电容变送器不可缺少的配件。
新型一体化三阀组M364W由高低压阀与平衡阀组成，三个阀的组件结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。
新型一体化三阀组M364W特性:
1. 制造标准: ASME B16.34-2004
2. 连接形式: 输入接管对焊连接，输出法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996
1. 制造标准: ASME B16.34-2004
2. 连接形式: 输入接管对焊连接，输出法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996
5. 公称压力:≤6000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)
9. 公称通径:DN6…
9. 公称通径:DN6…
新型一体化三阀组M364W连接尺寸：
|
货号
ITEM NO.
|
连接尺寸Connections
Size
|
A
|
B
|
C
|
D
|
E
|
F
|
|
M364W-12/6K
|
RF-1/2”NPT
|
210
|
54
|
110
|
41.3
|
60
|
36
|
温馨提示：“M364W一体化三阀组”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
