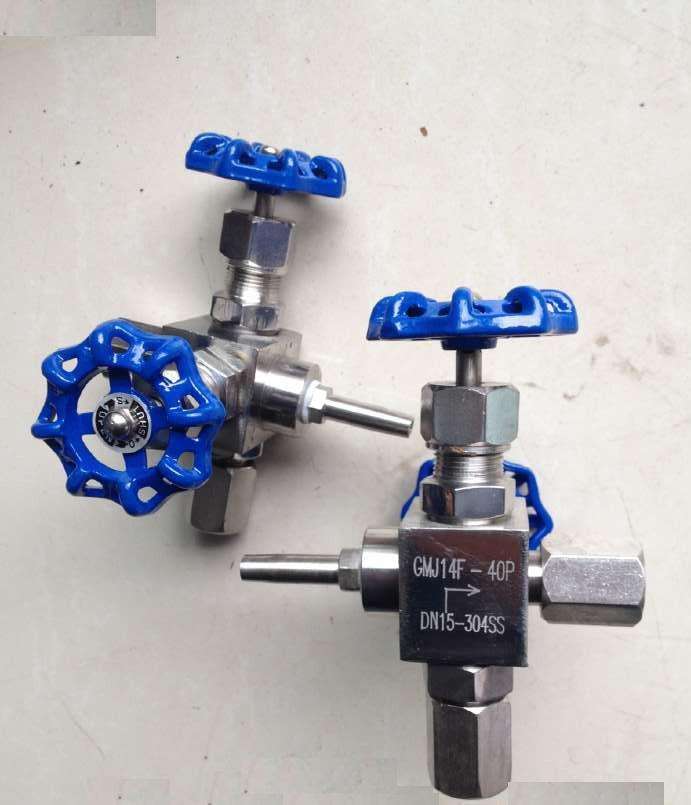

高密封取样阀

高密封取样阀

型号:GMJ14FH 更新时间:2020-06-01

特点:GMJ14FH高密封取样阀

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

GMJ11F高密封取样阀由本公司精心生产的一款针型阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。高密封取样阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 高密封取样阀
产品型号 GMJ11F
公称通径 DN6-40
压力范围 1.6-32MPa
阀体材质 不锈钢(304L/R、316L/R)

产品介绍:

取样用截止阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。

该阀密封结构为硬软双质密封设计‘密封面避开了介质的直接冲刷。
GMJ11F 高密封取样阀广泛用于油田、化工、轻工、电力、冶金等装置的自控系统。

应用规范

设计制造:GB/T 12224-1989;JB/T7747-1995

连接形式:内螺纹连接

结构特征:硬软双密封副;浮动阀瓣

阀门检验和实验:GB/T 13927-1992

材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范 单位:MPa

实验项目

压力值

公称压力

25

壳体实验

37.5

密封试验

27.5

气压试验

15

适用温度

≤180℃

适用介质

水、蒸汽、油品等

主要零件材料

型号

阀体

接头

阀杆

螺帽

填料

GMJ11F/H-250Ⅱ

20#

20#

2Cr13

20#

PTFE

GMJ11F/H-250PⅡ

SS304

SS304

SS304

SS304

1151-160P

SS304

SS304

SS304

SS304

主要外形尺寸

规格

M1

M2

Ф

L

L1

H

D0

重量(kg)

DN6

M20×1.5

G1/2

Ф10

70

153

110

63

1.5

GMJ11F高密封取样阀结构图:

温馨提示:“高密封取样阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
