详细介绍

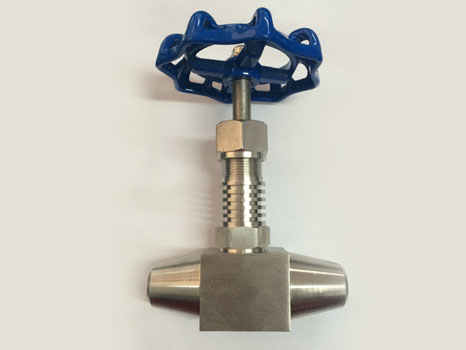

J61W焊接式针型阀由本公司精心生产的一款针型阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。焊接式针型阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | J61W焊接式针型阀 |
| 产品型号 | J61W |
| 公称通径 | DN6-40 |
| 压力范围 | 1.6-32MPa |
| 阀体材质 | 不锈钢(304L/R、316L/R) |
产品介绍：
针型阀是仪表测量管路系统中重要组成部分，该阀主要有截止阀和球阀，其作用是开启或切断管道通路。该阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，比其他类型的阀门能够耐受更大的压力，该阀的密封性良好，一般用于较小流量，较高压力的气体或液体(如蒸汽、油品)介质的密封。
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
|
零件名称 |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
|
J63Y-170V |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 |
焊接式针型阀 主要性能规范Chief property and specifieation
|
型号 |
公称压力
|
试验压力PS(MPs) |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable |
||
|
壳体Shell |
密封 |
密封 |
|||||
|
J613-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
