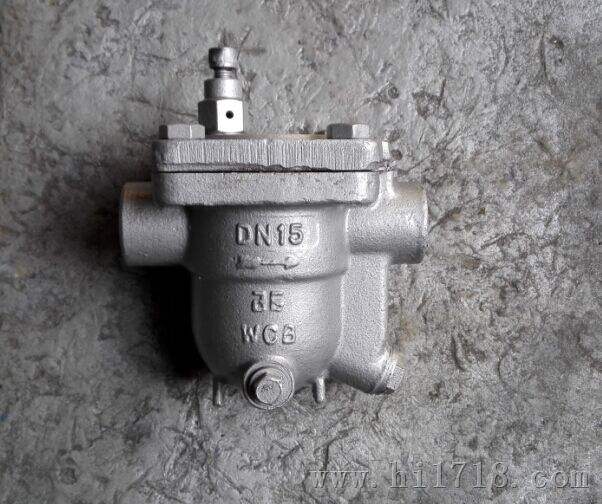

CS11H自由浮球式蒸汽疏水阀

型号：CS11H 更新时间：2020-05-23

特点：自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用

质量稳定
价格合理
交货快捷

详细介绍

CS11H自由浮球式疏水阀由本公司精心生产的一款疏水阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。自由浮球式疏水阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	CS11H自由浮球式疏水阀
产品型号	CS11H
公称通径	DN15-50
压力范围	1.0-1.6MPa
阀体材质	铸钢丨不锈钢（304L/R、316L/R）

产品介绍：

疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。其结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

CS41H、CS11H自由浮球式蒸汽疏水阀主要零部件材料：

主要零件	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈钢
过滤器	不锈钢

CS11H自由浮球式蒸汽疏水阀结构图：

CS11H自由浮球式蒸汽疏水阀主要连接尺寸：

尺寸	型号	CS11H-16C
	口径DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

CS41H自由浮球式蒸汽疏水阀结构图：

CS41H自由浮球式蒸汽疏水阀主要连接尺寸：

产品型号	口径	尺寸
产品型号	DN	L	H	D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23

CS41H、CS11H自由浮球式蒸汽疏水阀排量表：

型号	通径 (mm)	最高工作压力	不同压差 (△P)下的排水量（Kg/h)
型号	通径 (mm)	最高工作压力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16 CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

温馨提示：“CS11H自由浮球式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
