详细介绍

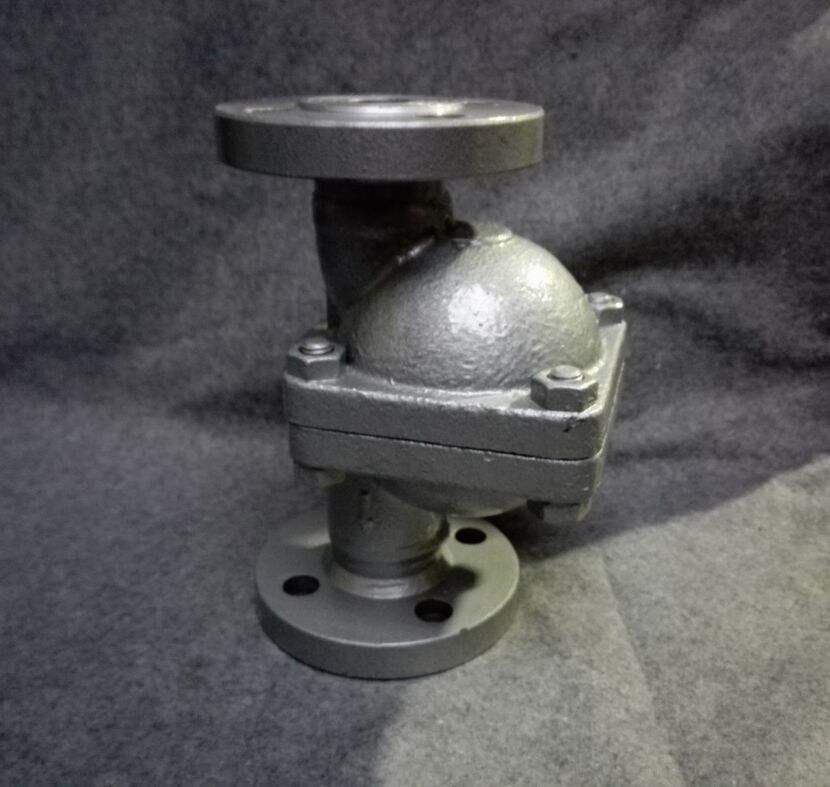

CS41H立式自由浮球式疏水阀由本公司精心生产的一款疏水阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。立式自由浮球式疏水阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | CS41H立式自由浮球式疏水阀 |
| 产品型号 | CS41H |
| 公称通径 | DN15-25mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
CS41H立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外最先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。 立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上，使用方便。
工作原理：
立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
连接尺寸表：
|
型号 |
通径 |
连接方式 |
外形尺寸 |
重 量 |
|
|
H |
L |
||||
|
CS11H-16-ⅠL |
15 |
螺纹 |
120 |
84 |
2.2 |
|
20 |
120 |
84 |
2.2 |
||
|
25 |
120 |
84 |
2.2 |
||
|
CS41H-16-ⅠL |
15 |
法兰 |
150 |
84 |
4.5 |
|
20 |
150 |
84 |
4.5 |
||
|
25 |
150 |
84 |
4.5 |
||
|
CS11H-16-ⅡL |
15 |
螺纹 |
160 |
170 |
5.4 |
|
20 |
160 |
170 |
5.4 |
||
|
25 |
160 |
170 |
5.4 |
||
|
CS41H-16-ⅡL |
15 |
法兰 |
210 |
195 |
6.7 |
|
20 |
210 |
195 |
6.7 |
||
|
25 |
210 |
195 |
6.7 |
||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
