CS45H钟形浮子（倒吊桶）式蒸汽疏水阀由本公司精心生产的一款疏水阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。钟形浮子（倒吊桶）式蒸汽疏水阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

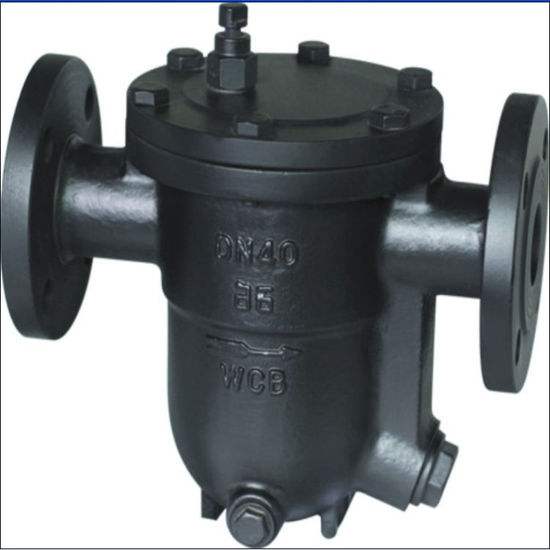

| 产品名称 | CS45H钟形浮子（倒吊桶）式蒸汽疏水阀 |
| 产品型号 | ES5F、ES8F、CS45H |
| 公称通径 | DN15-50 |
| 压力范围 | 1.6-4.0MPa |
| 阀体材质 | 铸钢，不锈钢 |
产品介绍：
ES5F、ES8F、CS45H钟形浮子（倒吊桶）式蒸汽疏水阀用途主要用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
特点及性能：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。（90％）。
5、汽水分离可靠（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。（非凝结性的高温空气也可排除）。
带磨损的SCCV关闭方式：
SCCV关闭系统是自动定心，自动关闭系统（Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。
主要外形及连接尺寸：
|
产品型号 |
公称通径DN（mm） |
连接方式 |
使用压力范围（Mpa） |
最高允许温度℃ |
阀体材质 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
ES5 |
15 |
内螺纹 |
0.01-0.3·0.7·1.1·1.6 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
|
ESH5 |
15 |
内螺纹 |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
|
ESH5F |
15 |
法兰 |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
WCB |
210 |
72 |
94 |
103 |
|
ES8B |
15 |
内螺纹 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
|
ES8N |
15 |
内螺纹 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
|
ES8BF |
15 |
法兰 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
|
ES8NF |
15 |
法兰 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
|
ES10 |
20-40 |
内螺纹 |
0.01-0.8·1.2·1.6 |
220 |
WCB |
200 |
93 |
132 |
142 |
|
ES10F |
15-25 |
法兰 |
0.01-0.8·1.2·1.6 |
220 |
WCB |
270 |
93 |
132 |
142 |
|
ES12N |
15-25 |
法兰 |
0.01-1.6 |
200 |
WCB |
280 |
93 |
132 |
142 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
