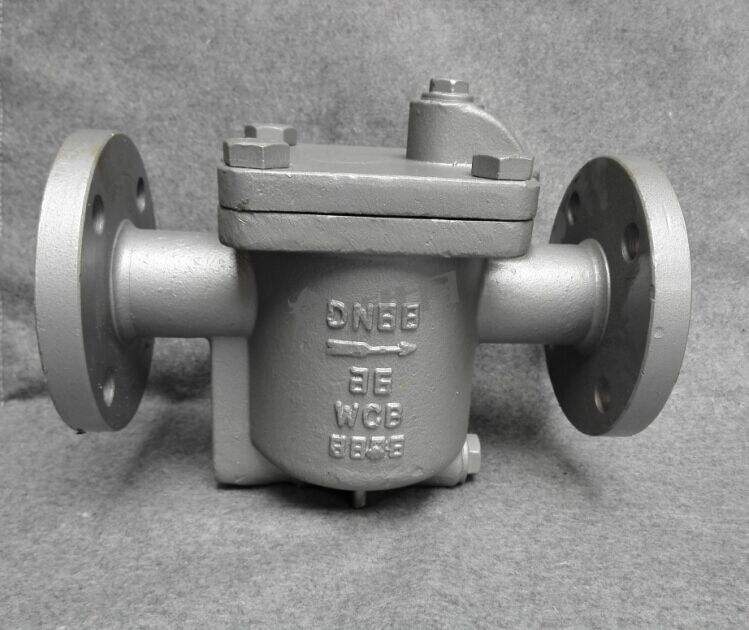

CS45H自由半浮球蒸汽疏水阀

CS45H自由半浮球蒸汽疏水阀

型号:CS15H、CS45H 更新时间:2020-05-23

特点:自由半浮球式疏水阀:自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

CS45H自由半浮球式蒸汽疏水阀由本公司精心生产的一款疏水阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。自由半浮球式蒸汽疏水阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 CS45H自由半浮球式蒸汽疏水阀
产品型号 CS45H
公称通径 DN15-50mm
压力范围 1.0-1.6MPa
阀体材质 铸钢,不锈钢

产品介绍:
CS45H自由半浮球式蒸汽疏水阀适用于蒸汽供热设备及蒸汽管路上,能自动排除凝结水,阻止蒸汽泄漏,并能自动排除空气,广泛应用于化工、炼油、电力、轻纺、造纺待工矿企业,尤其对压力低、排量大和温度稳定性要求高,不宜滞存凝结水的蒸汽设备更为适用。



性能及特点:

1、对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2、内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4、背压率高90%。
5、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)
7、与杠杆机械结合可制成高压阀。



双阀座差压机械和SCCV关闭方式:
SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久,当凝结水量增大时,吊桶失去浮力使得机械反向密封而产生压差,主阀开启而获得大排量,使用汽设备迅速启动,最大限度地发挥出机器的热效率。



主要外形及连接尺寸:

主要外形及连接尺寸:

产品型号

公称通径DN(mm)

连接方式

使用压力范围
(Mpa)

最高允许温度℃

阀体材质

外形尺寸

L

H1

H2

W

ES5
(CS15H-3.7.11.16)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.3·0.7·1.1·1.6

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5
(CS15H-3.7.11.16P)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.3·0.7·1.1·1.6·21

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5F
(CS45H-3.7.11.16P)

15
20
25

法兰
Flange

0.01-0.3·0.7·1.1·1.6·21

350

WCB

210

72

94

103

ES8B
(CS15H-5.8.16)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.5·0.8·1.6

220



WCB

138

72

94

103

ES8N
(CS15H-5.8.16

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.5·0.8·1.6

220

WCB

138

72

94

103

ES8BF
(CS45H-5.8.16)

15
20
25

法兰
Flange

0.01-0.5·0.8·1.6

220

WCB

210

72

94

103

ES8NF
(CS45H-5.8.16)

15
20
25

法兰
Flange

0.01-0.5·0.8·1.6

220

WCB

210

72

94

103

ES10
(CS15H-8.8.16)

20-40

内螺纹
ZG1/2"-1"

0.01-0.8·1.2·1.6

220

WCB

200

93

132

142

ES10F
(CS45H-8.12.16)

15-25
32-50

法兰
Flange

0.01-0.8·1.2·1.6

220

WCB

270

93

132

142

ES12N
(CS45H-16)

15-25
32-50

法兰
Flange

0.01-1.6

200

WCB

280

93

132

142



温馨提示:“CS45H自由半浮球蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
