详细介绍

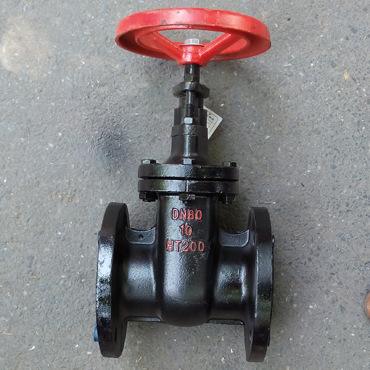

暗杠闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
暗杠闸阀整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
暗杠闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
o 主要零部件材料
|
名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
内六角螺栓 |
碳化处理 |
|
密封圈 |
丁腈橡胶 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
“O”形密封圈 |
丁腈橡胶 |
|
止推轴承 |
锡青铜 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
防尘罩 |
丁腈橡胶 |
|
手轮（传动帽） |
铸铁 |
二、主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
o 三、主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
