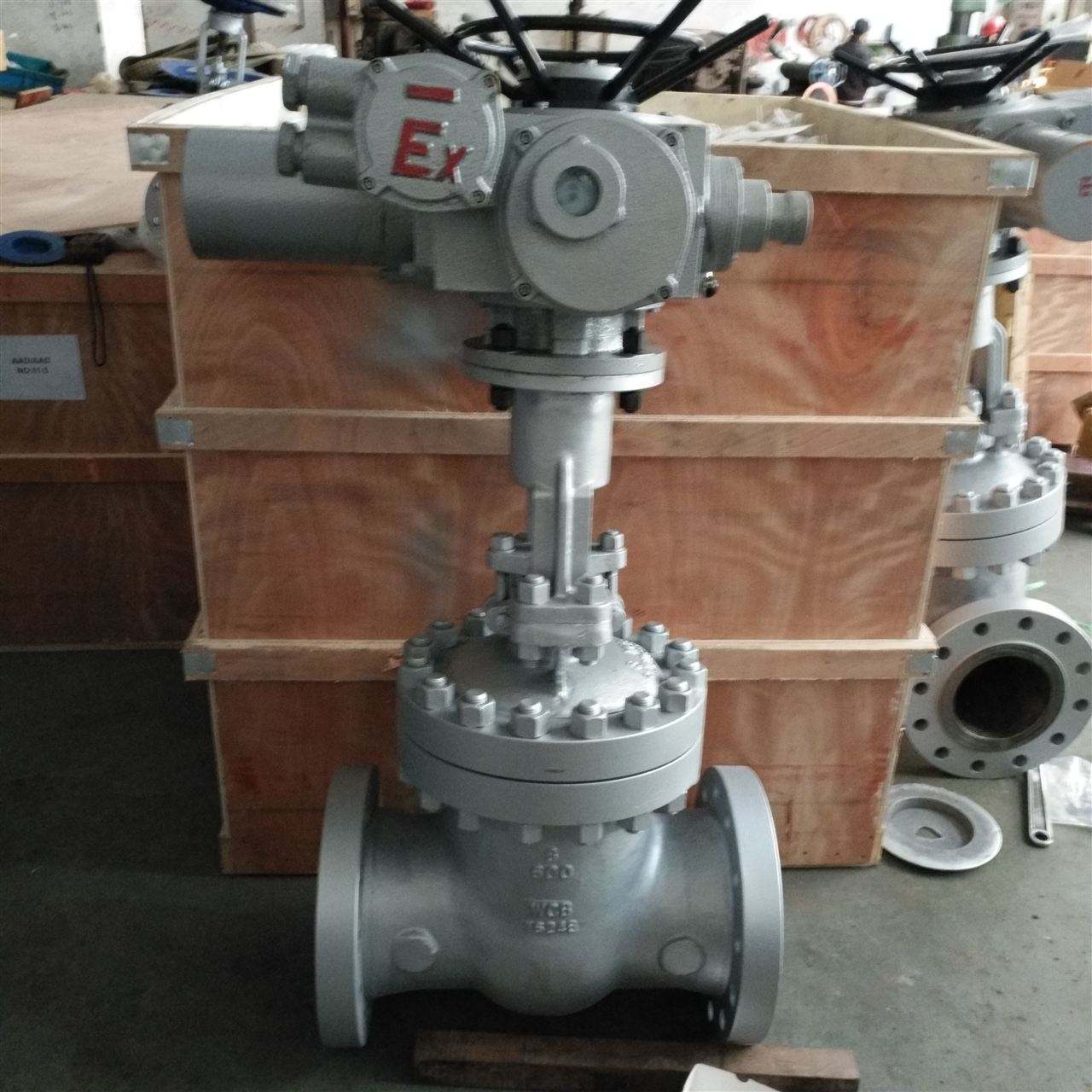

Z941H电动高压闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动高压闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 电动高压闸阀 |
| 产品型号 | Z941H |
| 公称通径 | DN15-600 |
| 压力范围 | 1.6MPa-16.0MPa |
| 阀体材质 | 铸钢、碳钢 |
产品介绍：
本公司生产的电动高压闸阀采用法兰连接，属整体直通铸造阀，电动高压闸阀主要应用于压力为PN16.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上，中部采用阀盖连接，在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
产品特点
1、采用中法兰螺栓连接，支管两端为法兰连接结构。
2、阀座密封面采用铁基铬镍不锈钢堆焊而成，耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
4、阀门的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构，手、电动切换机构。阀门的开关均由行程控制机构调整，调整转矩限制机构，可以在行程控制机构失灵的情况下，保护阀门。阀门关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动。
5、电动装置除能就地操作外，还可进行远距离操作。
主要技术参数
1、 阀体
|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
国标PN1.6～16.0MPa；美标ANSI 150～600LB ；日标JIS 10～30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、焊接式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
2、 阀内件
|
阀板形式 |
垂直板式 |
|
流量特性 |
快开特性 |
3、执行机构
|
执行器型号 |
DZW系列、DKJ系列、Q系列 |
|
主要技术参数 |
电源电压：380V/50Hz、220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：IP55(可定制IP67)、隔爆标志：ExdⅡBT4、手操功能：手轮 |
|
|
环境温度：-20～+60℃、环境湿度：≤90% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
四、主要零件材料
|
1 |
阀体 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
2 |
阀板 |
WCB、CF8、CF3、CF8M、CF3M |
|
3 |
阀杆 |
2Cr13、304、316、316L |
|
4 |
垫片 |
聚四氟乙烯、金属石墨垫片 |
|
5 |
阀盖 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
6 |
填料 |
柔性石墨、V型聚四氟乙烯填料 |
|
7 |
压盖 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
8 |
支架 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
9 |
电动执行器 |
壳体(HT200、WCB) |
五、主要性能规范
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
150 |
300 |
600 |
10K |
20K |
30K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
5.7 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
4. |
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
