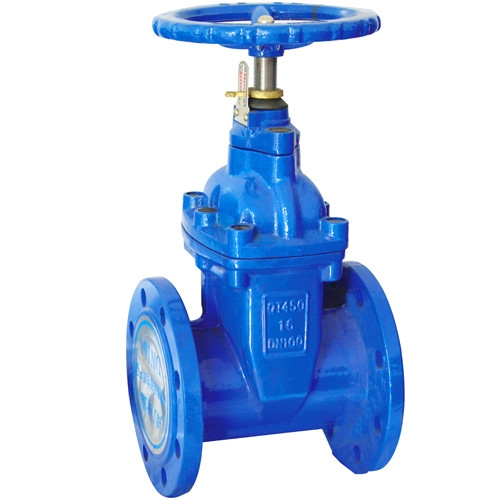

德标法兰闸阀

型号：Z41H、Z41W 更新时间：2020-09-06

特点：德标法兰闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

质量稳定
价格合理
交货快捷

详细介绍

Z41H德标法兰闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。德标法兰闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	德标法兰闸阀
产品型号	Z41H、Z41W
公称通径	DN50-1200
压力范围	1.6MPa-16.0MPa
阀体材质	铸铁、铸钢、不锈钢

德标法兰闸阀概述：

①检验标准：DIN3230

②压力等级：1.0MPa~ 16.0MPa

③产品规格：DN10 ~ 350mm

④产品材质：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等

⑤适用温度：≤425℃

⑥适用介质：水、石油、天然气等

⑦驱动方式：电动、气动、液动、齿轮等

⑧设计标准：DIN3352

⑨结构长度：DIN3202-F4

⑩连接标准：法兰端尺寸标准（DIN2543,DIN2544,DIN2545，DIN2546）

主要特点及用途：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小

2、密封面采用不锈钢和硬质合金，适用寿命长。

3、采用柔性石墨填料、密封可靠、操作轻便灵活。

4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式。

5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

主要技术参数：

结构形式	BB-BG-OS＆Y
驱动方式	手动 Hand-operated
驱动方式	电动 Electric-actuated
设计标准	DIN3352
结构长度	DIN3202
连接法兰	DIN2543-2547
试验和检验	DIN3230

注：系列阀门连接法兰克根据用户要求设计制造。

产品性能规范：

公称压力（MPa）	壳体实验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	使用介质
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能：

壳体	GS-C25												1.4308
阀瓣	GS-C25					1.4308		1.4408			Monel
阀杆	13Cr					1.4308		1.4408			Monel		F304
阀瓣密封面	13Cr	13Cr		STL		1.4308	STL	1.4408		STL	Monel		1.4308	1.4308		STL
阀座密封面	13Cr	STL		STL		1.4308	STL	1.4408		STL	Monel		1.4308	STL		STL
壳体	1.4408					1.4306				1.4301
阀瓣
阀杆	1.4408					1.4306				1.4301
阀瓣密封面	1.4408		1.4408		STL	1.4306	1.4306		STL	1.4301		1.4301			STL
阀座密封面	1.4408		STL		STL	1.4306	STL		STL	1.4301		STL			STL

德标闸阀结构图及主要外形尺寸1：

1.6MPa主要外形及连接尺寸：

压力等级 (MPa)		PN1.6MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量(Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

2.5MPa主要外形及连接尺寸：

压力等级 (MPa)		PN2.5MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量(Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

4.0MPa主要外形及连接尺寸：

压力等级 (MPa)		PN4.0MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量(Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

6.4MPa主要外形及连接尺寸：

压力等级 (MPa)		PN6.4MPa/F5系列
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量(Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示：“德标法兰闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
