详细介绍

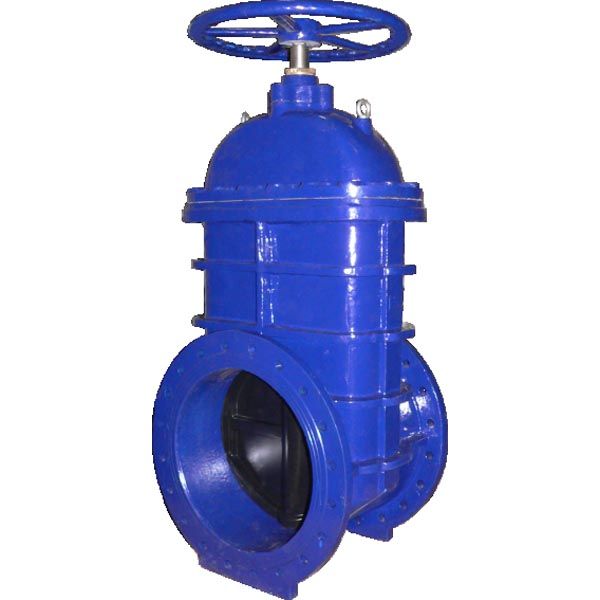

Z545X大口径软密封闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。大口径软密封闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 大口径软密封闸阀 |
| 产品型号 | Z545X |
| 公称通径 | DN500～DN1200 |
| 压力范围 | PN10～PN25 |
| 阀体材质 | 铸铁，球墨铸铁，铸钢，不锈钢 |
产品介绍：
Z545X大口径软密封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
主要技术参数
公称压力：1.0～2.5Mpa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：50～1200mm
适用介质：水、油、气等
试验标准：GB13927 AP1598
主要零部件材料
|
名称 |
材料 |
|---|---|
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
内六角螺栓 |
碳化处理 |
|
密封圈 |
丁腈橡胶 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
“O” 形密封圈 |
丁腈橡胶 |
|
止推轴承 |
锡青铜 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
防尘罩 |
丁腈橡胶 |
|
手轮（传动帽） |
可锻铸铁 |
主要外形连接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
|
H（手轮） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
|
H（伞齿轮） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
|
H（电动） |
电动装置可由用户指定 |
|||||||
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
