详细介绍
Q41F46衬氟放料球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。衬氟放料球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 衬氟放料球阀 |
| 产品型号 | QF41F46 |
| 公称通径 | DN25-DN100mm |
| 压力范围 | 1.6-2.5MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：

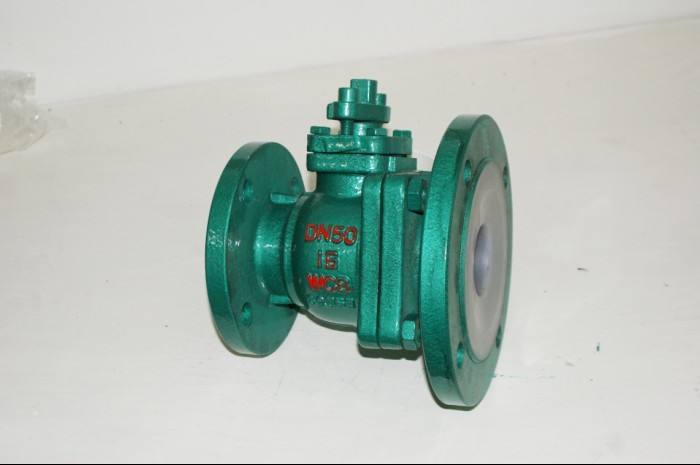

FQ41F46衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料PTFE(F4)，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。衬氟放料球阀是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
放料球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
技术标准表：
|
设计和制造标准 |
GB/T12237 |
|
结构长度标准 |
GB/T12221、HG/T3704-2003 |
|
法兰尺寸标准 |
GB/T9113.1-26、HG/T20592-2009 |
|
压力试验 |
GB/T13927-92 |
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、气动、电动 |
|
公称压力 |
0.6、1.0、1.6、2.5 |
零部件材料表：
|
序号 |
零件名称 |
材料名称 |
|||||
|
FQ41F4-Z |
FQ41F4-C |
FQ41F4-P |
FQ41F4-R |
FQ41F4-PL |
FQ41F4-RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
紧固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
操作手柄 |
WCB |
|||||
主要外形图及连接尺寸表：
|
公称通径 |
公称压力 |
主要尺寸(mm) |
重量 |
||||||
| DN(mm) | PN(Mpa) |
L |
D |
D1 |
D2 |
Z-φd |
f |
b |
(Kg) |
|
25/50 |
1.0 |
125 |
115/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/17 |
6.0 |
|
32/65 |
135 |
140/160 |
100/130 |
78/110 |
4-18/4-14 |
3/3 |
19/17 |
7.5 |
|
|
40/65 |
150 |
150/160 |
110/130 |
85/110 |
4-18/4-14 |
3/3 |
19/17 |
10.0 |
|
|
40/80 |
150 |
150/190 |
110/150 |
85/125 |
4-18/4-14 |
3/3 |
19/19 |
10.0 |
|
|
50/80 |
165 |
165/190 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
|
50/100 |
165 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
21/19 |
16.0 |
|
|
65/100 |
180 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
21/19 |
20.5 |
|
|
65/125 |
180 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
21/20 |
20.5 |
|
|
80/125 |
240 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
21/20 |
31.0 |
|
|
80/125 |
240 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
31.0 |
|
|
100/150 |
260 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
23/22 |
43.0 |
|
|
100/200 |
260 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
43.0 |
|
注：1、表格中的分子=公称通径及相应法兰尺寸；2、表格中的分母=大端法兰的法兰尺寸。
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
