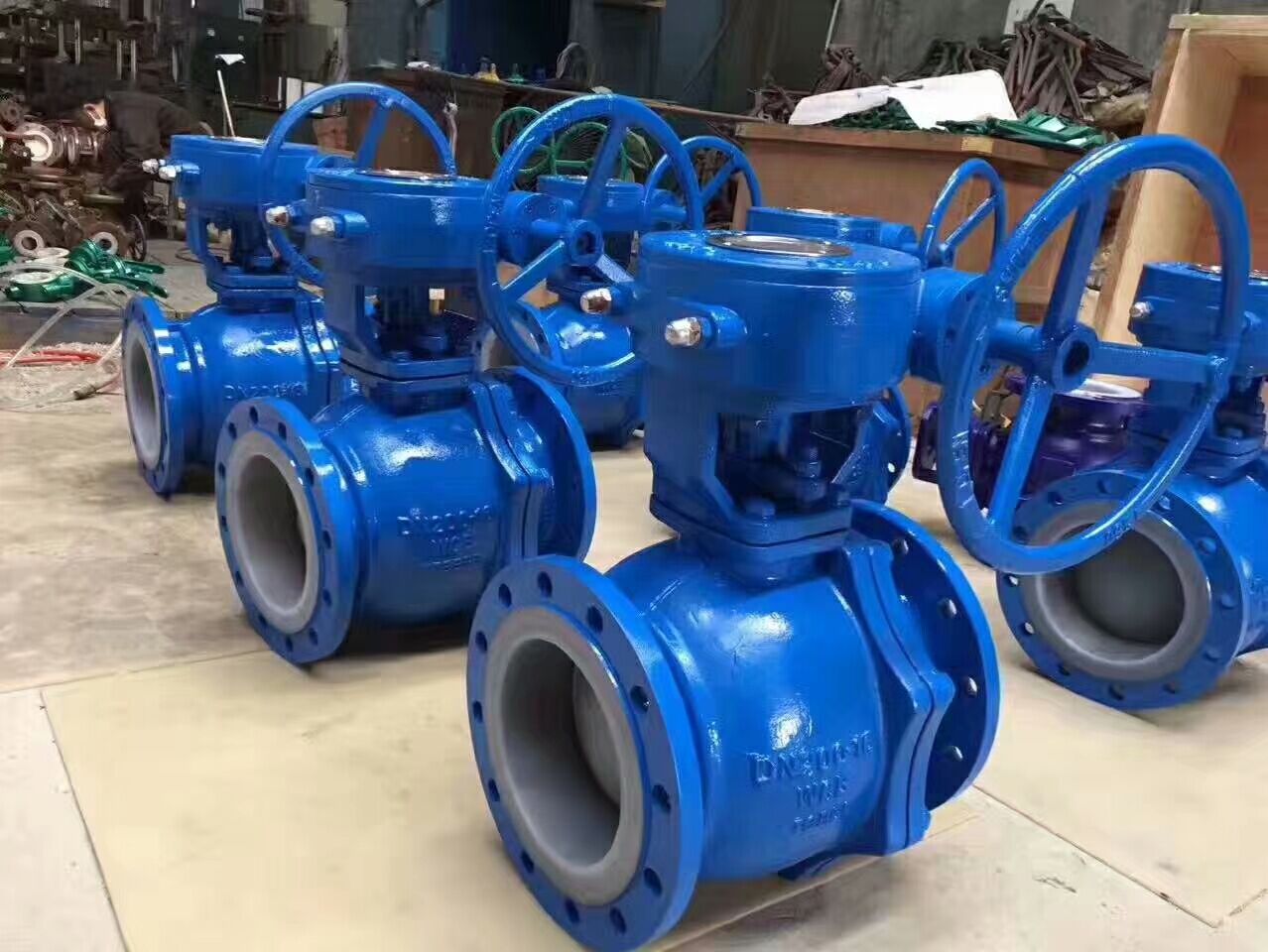

Q41F46衬四氟球阀阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。衬四氟球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 衬四氟球阀 |
| 产品型号 | Q41F4、Q41F46 |
| 公称通径 | DN15-350 |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
衬氟球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
衬氟球阀基本型号：
|
手动 |
Q41F3 |
蜗轮 |
Q341F3 |
|
Q41F46 |
Q341F46 |
||
|
气动 |
Q641F3 |
电动 |
Q941F3 |
|
Q641F46 |
Q941F46 |
衬氟球阀技术规范：
|
设计标准 |
GB12237 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、电动、气动、蜗轮 |
衬氟球阀主要零部件材料表：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
阀体／阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球体/阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
衬里／阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料/压盖 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
衬氟球阀主要外形和连接尺寸：
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
PN1.6MPa |
||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
