Q941F46/Q941F4电动衬氟球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动衬氟球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 电动衬氟球阀 |
| 产品型号 | Q941F4、Q941F46 |
| 公称通径 | DN15-DN350 |
| 压力范围 | 1.6-4.0MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：

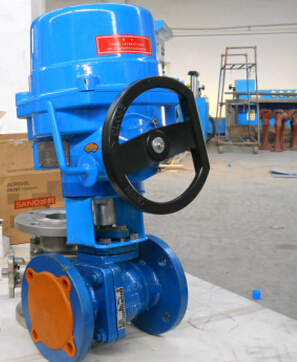

Q941F46电动衬氟球阀耐腐蚀电动球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
衬氟球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
技术参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称压力(MPa) |
PN1.0、1.6MPa |
|||||||||||||
|
泄漏量 |
软密封：零泄漏 |
|||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
||||||||||||
|
阀芯形式 |
“O”型球形阀芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE) |
|||||||||||||
|
连接形式 |
法兰 |
|||||||||||||
|
可调范围 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
适用温度 |
密封面 |
|||||||||||||
|
PTFE≤180℃ |
||||||||||||||
|
配置执行机构 |
可配PSQ、HQ、361RS、HR等系列角行程电动执行机构 |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
执行器技术参数
|
电源电压 |
AC220/380V，50/60Hz |
|
输出力矩 |
HR：50N·M～2000N·M；HQ：50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒/30秒/60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30°～60° |
|
手动操作 |
同附件带手柄、手轮 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |
主要设计标准
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
主要零件材料
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
外形连接尺寸
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
n-Φd |
W |
H |
|
PN1.6(MPa) |
||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
