详细介绍

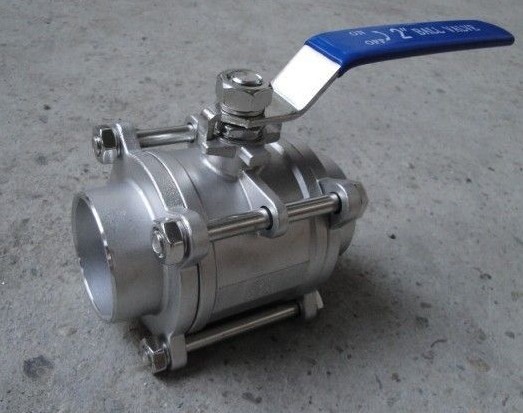

Q61F承插焊球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。承插焊球阀适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 承插焊球阀 |
| 产品型号 | Q61F |
| 公称通径 | DN10-100 |
| 压力范围 | 1.6-6.4MPa |
| 阀体材质 | 锻钢,不锈钢 |
产品介绍：
承插焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
球阀产品特征
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8/CF8M |
|
球体 |
不锈钢CF8 |
|
阀杆 |
不锈钢SS316 |
|
螺母 |
不锈钢CF8 |
|
垫圈 |
聚四氟乙烯PTFE |
|
手柄套 |
塑料 |
|
手柄 |
不锈钢SS304 |
|
压紧螺母 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
|
锁片 |
不锈钢SS304 |
|
螺栓 |
不锈钢SS304 |
|
套管 |
不锈钢CF8 |
主要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
