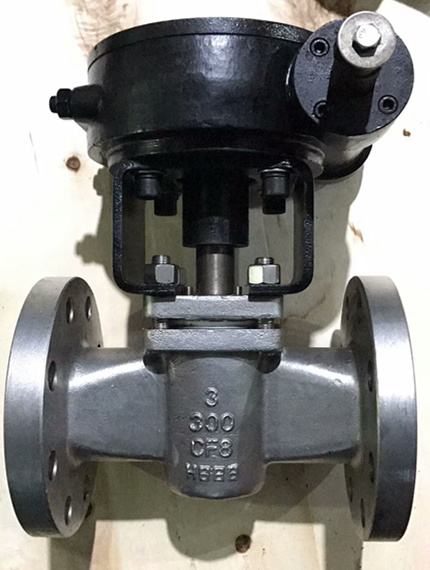

美标涡轮卡套式旋塞阀

型号：X343F 更新时间：2020-10-28

特点：美标涡轮卡套式旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质

质量稳定
价格合理
交货快捷

详细介绍

X343F美标涡轮卡套式旋塞阀由本公司精心生产的一款旋塞阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。美标涡轮卡套式旋塞阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	X343F美标涡轮卡套式旋塞阀
产品型号	X343F-300Lb
公称通径	DN15-300
压力范围	150-300Lb
阀体材质	铸铁丨铸钢丨不锈钢

产品介绍：

①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
②旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不　锈钢制成的该类阀门是食品工业和制药工的最佳选择。

旋塞阀主要优点：

（1）适用于经常操作，启闭迅速、轻便。

（2）流体阻力小。

（3）结构简单，相对体积小，重量轻，便于维修。

（4）密封性能好。

（5）不受安装方向的限制，介质的流向可任意。

（6）无振动，噪声小

美标旋塞阀制造标准：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力～温度	试验～检验
API600	ANSIB16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

美标旋塞阀的压力试验：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美标旋塞阀的主要零件材料及性能：

阀体、阀盖	塞体	调节阀	调节垫片	O形圈	工作温度	适用介质
WCB	WCB	F6	PTFE 增强PTFE	氟橡胶	-29～340℃	水、蒸汽、天然气、石油、石油产品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃
CF8M	F304L	F304L
CF3M	F316L	F316L

美标旋塞阀的主要外形尺寸：

磅级	尺寸	d	L	D	D1	D2	b	z-φd	f	Lo	H	X	W
150	1/2	13	108	89	60	35	-	4-16	2	149	121	-	-
	3/4	19	117	98	70	43	-	4-16	2	149	121	-	-
	1	25	140	128	79	51	11	4-16	2	181	124	-	-
	21/2	38	165	127	98	73	14	4-16	2	229	140	-	-
	2	51	178	152	121	92	16	4-19	2	305	159	-	-
	21/2	64	191	178	140	105	17	4-19	2	460	191	-	-
	3	76	203	191	152	127	19	4-19	2	460	191	-	-
	4	102	229	229	191	157	24	8-19	2	762	229	-	-
	6	152	267	279	241	216	25	8-22	2	-	536	222	305
	8	203	292	343	298	270	29	8-22	2	-	565	400	460
	10	254	330	406	362	324	30	12-25	2	-	616	400	460
300	1/2	13	140	95	67	35	14	4-16	2	149	121	-	-
	3/4	19	152	117	83	43	16	4-19	2	149	121	-	-
	1	25	159	124	89	51	17	4-19	2	181	124	-	-
	21/2	38	191	156	114	73	21	4-22	2	229	140	-	-
	2	51	216	165	127	92	22	8-19	2	305	159	-	-
	21/2	64	241	191	149	105	25	8-22	2	460	191	-	-
	3	76	283	210	168	127	29	8-22	2	460	191	-	-
	4	102	305	254	200	157	32	8-22	2	762	229	-	-
	6	152	403	318	270	216	37	12-22	2	-	546	222	305
	8	203	419	381	300	270	41	12-25	2	-	565	400	460
	10	254	457	445	387	324	48	16-29	2	-	616	400	460

由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
『旋塞阀安装注意事项』：①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。

温馨提示：“美标涡轮卡套式旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
