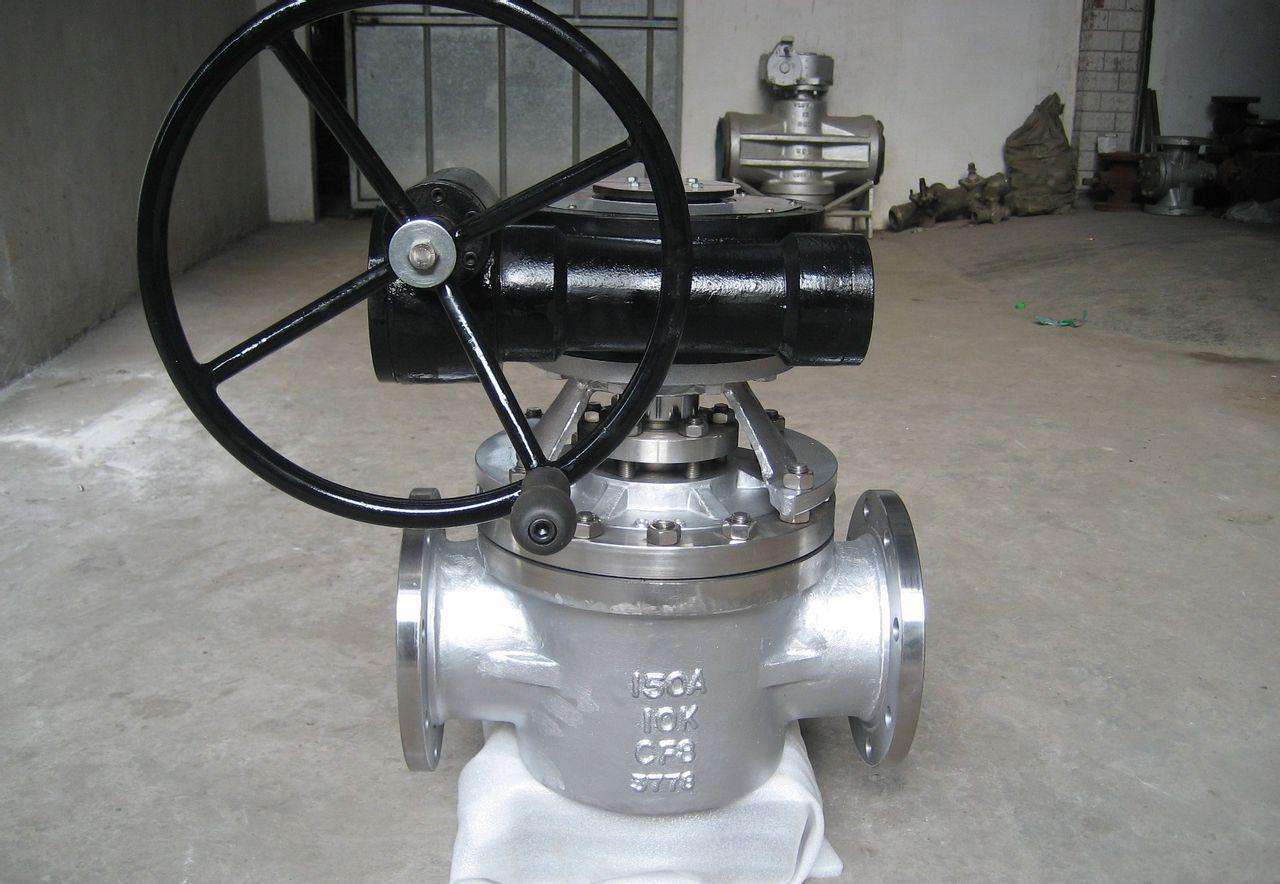

二通铸钢旋塞阀

型号：X43W 更新时间：2020-10-28

特点：二通铸钢旋塞阀概述旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。

质量稳定
价格合理
交货快捷

详细介绍

X43T二通铜芯旋塞阀由本公司精心生产的一款旋塞阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。二通铜芯旋塞阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	X43T二通铜芯旋塞阀
产品型号	X43T-10
公称通径	DN15-300
压力范围	1.0MPa
阀体材质	黄铜，铸铜

X43T二通铜芯旋塞阀主要优点：

（1）适用于经常操作，启闭迅速、轻便。

（2）流体阻力小。

（3）结构简单，相对体积小，重量轻，便于维修。

（4）密封性能好。

（5）不受安装方向的限制，介质的流向可任意。

（6）无振动，噪声小。

X43T二通铜芯旋塞阀概述：

本页产品展示：二通铜芯旋塞阀【制造钢材：铸铁、铸铜】

展示产品型号：X43T-10

管道连接方式：法兰连接

适用介质范围：水、蒸气、油品

公称压力范围：1.0Mpa/10公斤

X43T二通铜芯旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43T-10	1.0	1.5	1.1	水、蒸汽、油品	≤100

X43T二通铜芯旋塞阀主要外形及连接尺寸：

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43T-10	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

X43T二通铜芯旋塞阀主要零部件材料：

零件名称	阀体	塞子	填料压盖	填料
X43T-10	铸铁	铸铜	铸铁	油浸石棉盘根、柔性石墨

由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
『旋塞阀安装注意事项』：①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装

温馨提示：“二通铸钢旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
