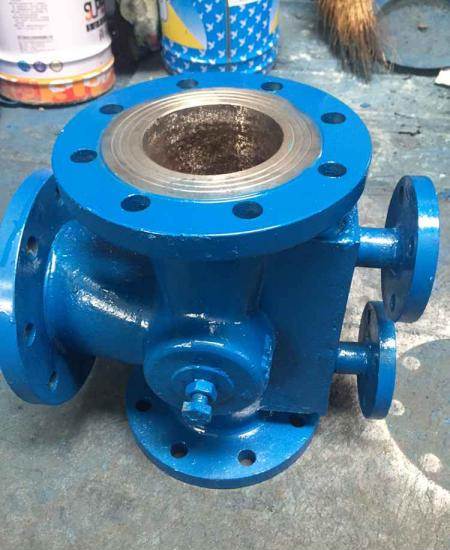

三通保温旋塞阀

三通保温旋塞阀

型号:BX44W 更新时间:2020-10-28

特点:三通保温旋塞阀(1)适用于经常操作,启闭迅速、轻便。(2)流体阻力小。(3)结构简单,相对体积小,重量轻,便于维修。(4)密封性能好(5)不受安装方向的限制,介质的流向可任意。(6)无振动,噪声小

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

BX44W三通保温旋塞阀由本公司精心生产的一款旋塞阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。三通保温旋塞阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 三通保温旋塞阀
产品型号 BX44W-1.0C、P、R
公称通径 DN15-300
压力范围 1.0MPa
阀体材质 铸铁、铸钢、不锈钢

由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道例如:三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

『三通保温旋塞阀安装注意事项』:①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。

旋塞阀主要优点:

(1)适用于经常操作,启闭迅速、轻便。

(2)流体阻力小。

(3)结构简单,相对体积小,重量轻,便于维修。

(4)密封性能好。

(5)不受安装方向的限制,介质的流向可任意。

(6)无振动,噪声小

三通保温旋塞阀概述:

本页产品展示:三通保温旋塞阀【制造钢材:铸钢、304、304L、316、316L不锈钢】

展示产品型号:BX44W-1.0P/R/C

管道连接方式:法兰连接

适用介质范围:硝酸类等、非腐蚀、弱腐蚀

公称压力范围:1.0Mpa/10公斤



三通保温旋塞阀主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

工作压力
P(MPa)

适用介质

工作温度
(℃)

壳体

密封

BX44W-1.0P

1.0

1.5

1.1

1.0

硝酸类等

≤250

BX44W-1.0C

1.0

1.5

1.1

1.0

非腐蚀、弱腐蚀

≤200



三通保温旋塞阀主要外形及连接尺寸:

口径(DN)

L

D

D1

D2

z-φd

20

145

150

105

75

55

4╳14

25

145

160

115

85

65

4╳14

32

165

190

135

100

78

4╳18

40

180

200

145

110

85

4╳18

50

200

220

160

125

100

4╳18

65

220

280

180

145

120

4╳18

80

250

300

195

160

135

4╳18

100

300

340

215

180

155

8╳18

125

350

245

210

185

8╳18

150

400

280

240

210

8╳23

200

450

335

295

265

8╳23

250

530

390

350

320

12╳23

300

580

440

400

368

12╳23



三通保温旋塞阀主要零部件材料:

零件名称

阀体、塞子

填料

BX44W-1.0P
BX44W-1.0R

不锈钢

石墨盘根+304

BX44W-1.0C

铸钢



温馨提示:“三通保温旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
