油密封旋塞阀

油密封旋塞阀

型号:X47W 更新时间:2020-10-28

特点:油密封旋塞阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

X47W油密封旋塞阀由本公司精心生产的一款旋塞阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。油密封旋塞阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 油密封旋塞阀
产品型号 X47W-10
公称通径 DN15-300
压力范围 1.0MPa
阀体材质 铸铁、铸钢、不锈钢

旋塞阀主要优点:
(1)适用于经常操作,启闭迅速、轻便。
(2)流体阻力小。
(3)结构简单,相对体积小,重量轻,便于维修。
(4)密封性能好。
(5)不受安装方向的限制,介质的流向可任意。
(6)无振动,噪声小。

油密封旋塞阀概述:

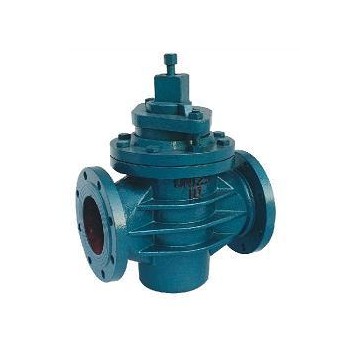

本页产品展示:油密封旋塞阀【制造钢材:灰铸铁】

展示产品型号:X47W-10

管道连接方式:法兰连接

适用介质范围:煤气、油品

公称压力范围:1.0Mpa/10公斤



油密封旋塞阀主要性能规范:

公称压力
PN(MPa)

试验压力PS(MPa)

工作压力
P(MPa)

适用介质

工作温度
(℃)

壳体

密封

1.0

1.5

1.1

1.0

煤气、油品

≤100



油密封旋塞阀主要外形及连接尺寸:

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

□S

z-φd

H1

50

170

160

125

100

32

4╳φ18

315

65

220

180

145

120

36

4╳φ18

360

80

250

195

160

135

46

4╳φ18

455

100

300

215

180

155

50

8╳φ18

500

125

350

245

210

185

55

8╳φ18

510

150

400

280

240

210

60

8╳φ23

605

200

450

335

295

265

60

8╳φ23

760

250

530

390

350

320

85

12╳φ23

800

300

580

440

400

368

100

12╳φ23

820



油密封旋塞阀主要零部件材料:

零件名称

阀体、塞子

填料

垫片

材料

灰铸铁

橡胶石棉盘根

橡胶石棉

旋塞阀由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道例如:三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
『旋塞阀安装注意事项』:①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。

温馨提示:“油密封旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
