详细介绍

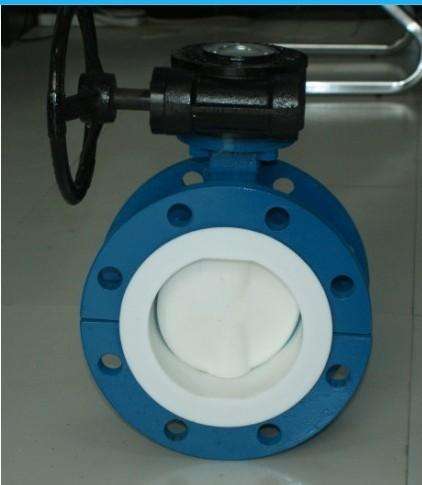

D341F46全衬氟法兰蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。全衬氟法兰蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 全衬氟法兰蝶阀 |
| 产品型号 | D341F46 |
| 公称通径 | DN40-800mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
使用范围
全衬氟法兰蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
衬氟蝶阀在使用过程中仍然存在以下几个问题：
一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
三、因衬胶蝶阀的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。
四，高性能衬氟法兰蝶阀其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
|
公称通径 |
DN（mm） |
50～800 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
各种橡胶、聚四氟 |
|||
|
阀杆 |
2Cr13、不锈钢 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
连接尺寸
|
公称通径 |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
|
|
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
|
|
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
|
|
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
|
|
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
|
|
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
|
|
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
|
|
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
|
|
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
|
|
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
|
购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）、在安装时，阀瓣要停在关闭的位置上。
（2）、开启位置应按蝶板的旋转角度来确定。
（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
