详细介绍

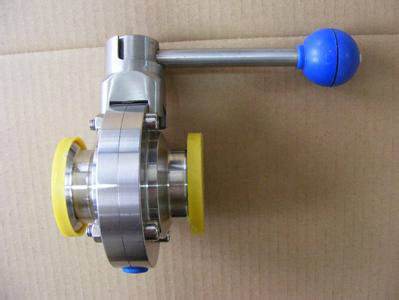

卫生级蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。卫生级蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 卫生级蝶阀 |
| 产品型号 | D61F,D81F,D41F |
| 公称通径 | DN15～150mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 不锈钢304.316.316L |
一、产品介绍：
卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
二、其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、采用标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、卫生级蝶阀主要技术参数
|
公称通径 |
DN（mm） |
15～150 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、蒸气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
|||
五、主要零件的材质
|
零件名称 |
材料 |
|||
|
阀体 |
304、316、316L |
|||
|
蝶板 |
304、316、316L |
|||
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|||
|
阀杆 |
304、316、316L |
|||
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
|||
购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）、在安装时，阀瓣要停在关闭的位置上。
（2）、开启位置应按蝶板的旋转角度来确定。
（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
