详细介绍

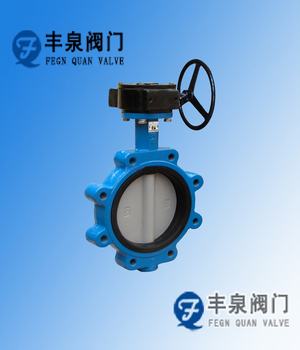

· 单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
单夹式蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～800 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
各种橡胶、聚四氟 |
|||
|
阀杆 |
2Cr13、不锈钢 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
主要零件材质
|
No. |
部件名称 |
美标 ASTM Specifications |
|
|
1 |
阀体 |
灰铁 |
A126 class B |
|
2 |
阀板 |
球铁镀镍 |
A536 |
|
3 |
轴 |
不锈钢 |
A433 410 |
|
4 |
阀座 |
乙丙 |
. |
|
5 |
轴套 |
PTFE |
. |
|
6 |
O- 型圈 |
丁腈 |
. |
|
7 |
开口销 |
碳钢 |
a |
|
8 |
手柄 |
玛钢 |
A47-90 22010 |
|
9 |
商标牌 |
铝 |
B209-1100 |
|
10 |
齿盘 |
钢板 |
A27-91 65-35 |
阀门设计按国标 GB 12238-89
|
规格 |
D |
L |
H1 |
H2 |
H3 |
法兰 |
L1 |
L2 |
W |
重量(kg) |
||||
|
MM |
IN |
C |
D1 |
N- NPT |
||||||||||
|
50 |
2 |
51.0 |
43.0 |
71.4 |
139.7 |
33.0 |
120.7 |
95 |
4- 5/8" |
54 |
65 |
230 |
4.3 |
|
|
65 |
2-1/2 |
62.8 |
45.8 |
78.0 |
152.0 |
33.0 |
139.7 |
109 |
4- 5/8" |
54 |
65 |
230 |
5.5 |
|
|
80 |
3 |
78.0 |
45.8 |
100.0 |
159.0 |
35.0 |
152.4 |
127 |
4- 5/8" |
54 |
65 |
230 |
5.6 |
|
|
100 |
4 |
102.5 |
52.0 |
102.0 |
178.0 |
33.0 |
190.5 |
152 |
8-5/8" |
54 |
65 |
230 |
9.4 |
|
|
125 |
5 |
121.5 |
55.5 |
118.0 |
191.0 |
37.0 |
215.9 |
182 |
8- 3/4" |
54 |
65 |
230 |
12.7 |
|
|
150 |
6 |
154.2 |
55.5 |
130.0 |
204.0 |
35.5 |
241.3 |
207 |
8- 3/4" |
54 |
65 |
230 |
13.1 |
|
|
200 |
8 |
200.9 |
59.5 |
163.0 |
238.0 |
43.0 |
298.5 |
264 |
8- 3/4" |
54 |
65 |
280 |
19.5 |
|
|
250 |
10 |
248.9 |
67.2 |
198.0 |
270.0 |
. |
362.0 |
317 |
12-7/8" |
. |
. |
. |
28.5 |
|
|
300 |
12 |
300.0 |
77.0 |
235.0 |
315.0 |
. |
431.8 |
370 |
12- 7/8" |
. |
. |
. |
42.0 |
|
|
单夹式蝶阀 |
|
|
||||||||||||
|
单夹式蝶阀订货流程 |
单夹式蝶阀产品承诺 |
|
|
|||||||||||
|
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 |
1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
|
|
|||||||||||
|
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 |
2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，保证用户在使用过程中，无后顾之忧。 |
|
|
|||||||||||
|
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
|
|
|||||||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
