详细介绍
电动调节蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。电动调节蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 电动调节蝶阀 |
| 产品型号 | ZRJD |
| 公称通径 | DN50-1000 |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸铁、铸钢、不锈钢 |
一、产品介绍

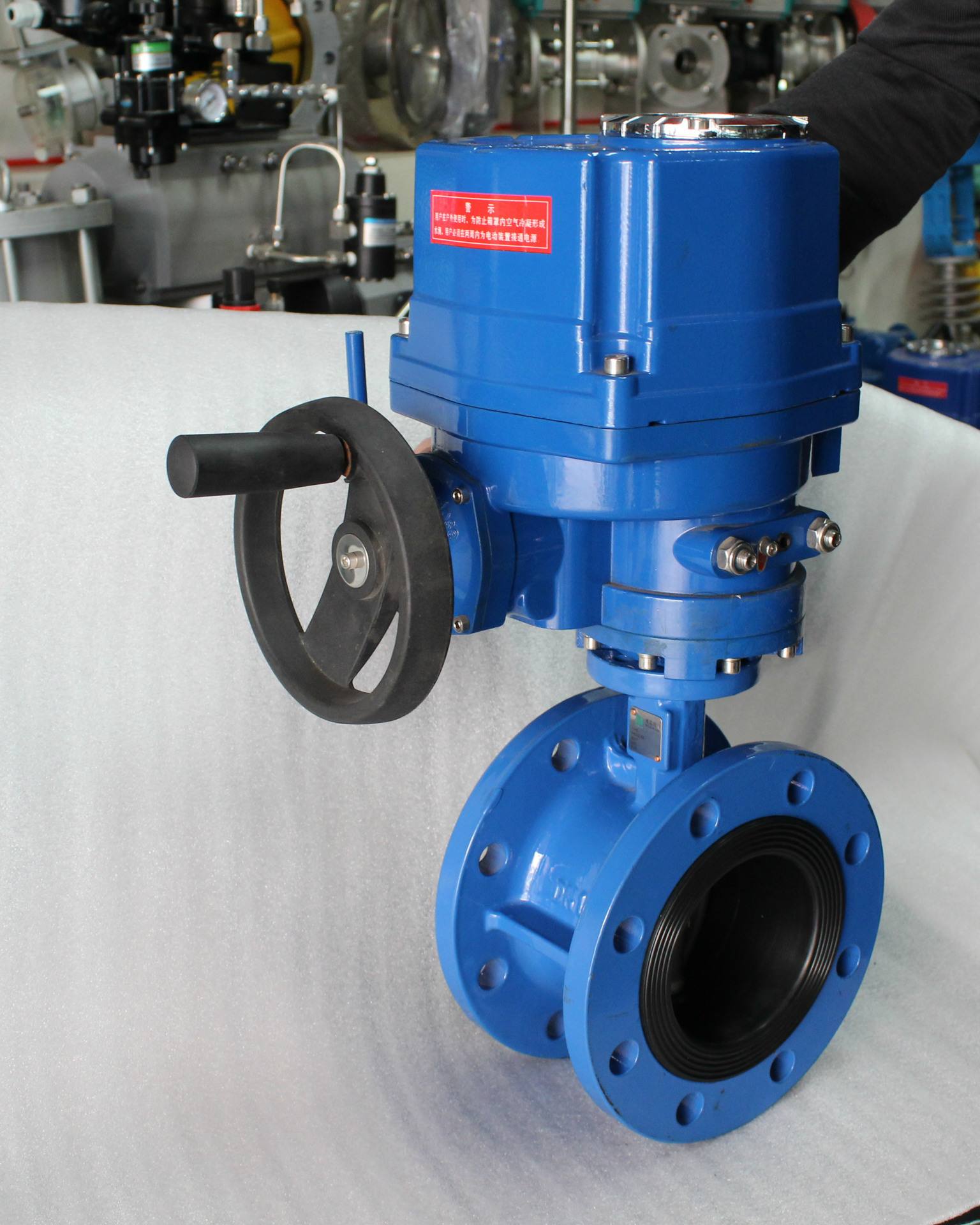

ZRJD电动调节蝶阀该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
二、产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、电动执行机构技术参数
NA系列电动执行机构是具有自动调试，故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统，无需外配伺服放大器的一体化产品，可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。 减速器采用二级精密蜗轮蜗杆传动机构，具有低噪声、高效率、自锁性等特点；手操机构具有通电自动复位功能；整机具有可靠的过热、过载和限位的三项保护，可确保产品的安全运行。 产品外壳防护性能达到IEC IP67，NEMA 4和6 标准，具有卓越的户外使用性能。 产品按组合方式具有二位和比例两个系列，并具EXd II BT4防爆等级，可以满足各类角行程调节阀的配套，是国内现有高性能价格比电动执行机构的最佳选择。
1.输入信号： 4～20mADCc 1-5VDC 220VAC开关接点信号
2..阀位输出信号： 4～20mADC，负载电阻：≤500Ω
3.分辨率:高于1/200
4.死区：0.4～1.2%可调
5.信号隔离：输入信号,输出信号,电源三隔离
6.故障状态：可设定为0-100%全行程任意位置
7.工作温度：-10～55℃
8.相对湿度：≤90%（不凝结）
9.位置转换精度：±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC，1分钟（输入对输出对电源对地）
12.采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
13．适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。
四、采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
五.主要技术参数：
| 公称通径mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 额定流量系数Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2310 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27100 | 34000 |
| 公称压力MPa | 0.1 | ||||||||||||||||
| 允许压差MPa | 0.6 | 0.5 | 0.25 | 0.14 | 0.06 | 0.032 | 0.046 | 0.029 | 0.02 | 0.033 | 0.024 | 0.014 | 0.009 | 0.016 | 0.011 | 0.008 | |
| 阀板转角 | 0~70° | ||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 阀颈型式 | 普通式（常温型）；热片式（中温型） | ||||||||||||||||
| 介质温度℃ | 铸铁：-20~+200；铸钢：-40~+250（常温型）； -40~+450（中温型） | ||||||||||||||||
| 法兰标准 | 法兰连接：JB81-59 | ||||||||||||||||
注：1. 表列许用压差为阀板70°全开时的值，小于70°使用时，△P为会提高。 2. 如欲高于表列许用压差可选配大一档执行机构。
ZDRWG型电动调节蝶阀性能指标
|
项目 |
指标值 |
项目 |
指标值 |
|
基本误差% |
≤±3.5 |
始终点偏差% |
≤±3.0 |
|
回差% |
≤3.0 |
额定转角偏差% |
≤±3 |
|
死区% |
≤3.0 |
允许泄漏量L/h |
0.5%×阀额定容量 |
六.主要零件材质及可用温度范围：
|
阀体、阀板 |
不锈钢SUS304 |
-250~+550℃ |
|
阀杆 |
不锈钢SUS316L |
|
|
填料 |
柔性石墨 |
-200~+600℃ |
购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）、在安装时，阀瓣要停在关闭的位置上。
（2）、开启位置应按蝶板的旋转角度来确定。
（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
