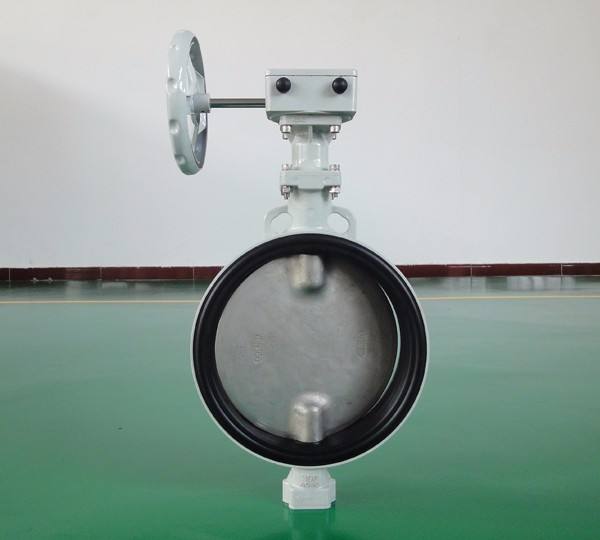

防结露蝶阀

型号：F500 更新时间：2020-04-27

特点：超轻铝合金阀体，扭矩小，使用安装方便，杜绝锈蚀

质量稳定
价格合理
交货快捷

详细介绍

铝合金防结露蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。铝合金防结露蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	铝合金防结露蝶阀
产品型号	F500
公称通径	DN40-300
压力范围	1.6MPa
阀体材质	铝合金

产品介绍：

F500铝合金防结露蝶阀超轻铝合金阀体，扭矩小，使用安装方便，杜绝锈蚀；适用于空调、工业水处理设备，有很强的防结露功能。铝合金压铸阀体，杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座，以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门，具有施工简单、使用寿命长的特点。

产品特点：

1.超轻铝合金阀体，扭矩小，使用安装方便，杜绝锈蚀。

2. 优异持久的密封性能

多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，从而延长阀座的使用寿命。

3.扭矩减小实现了驱动装置的轻量化和小型化

4.独有的阀杆密封环防止流体泄漏

5.不同材质的阀座，适应不同工况，具有良好的防腐和密封性能

6.球形阀板运动轨迹使得阀门转动灵活自如

阀板是按一个完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是阀板的上、下顶端处的轴向密封面处也不例外，这样的密封面在密封时，尽管有了接触，却是相当平滑的，所以力矩减小了，密封性能改善了，特别是轴向密封处的磨擦减小了，采用这一技术的阀座寿命增加了三倍。

标准参数表：

类型	F500	结构长度	JIS GB API
阀门公称口径	40-300mm	顶部法兰标准	国标标准ISO 5211
适用法兰规格	JIS ANSI GB	标准材质	阀体：铝合金
最大工作压力	1.0MPa		阀板：不锈钢
使用温度范围	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏试验压力	1.1MPa	喷涂规格	聚酯粉体涂料
阀体试验压力	1.5MPa
驱动形式	手柄式、齿轮式、气缸式、电动式

外形连接尺寸及重量：

规格	英寸	尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1	重量 (kg)
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

外形连接尺寸及重量：

规格	英寸	尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1	重量 (kg)
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0

购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）

（1）、在安装时，阀瓣要停在关闭的位置上。

（2）、开启位置应按蝶板的旋转角度来确定。

（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。

（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

温馨提示：“防结露蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
