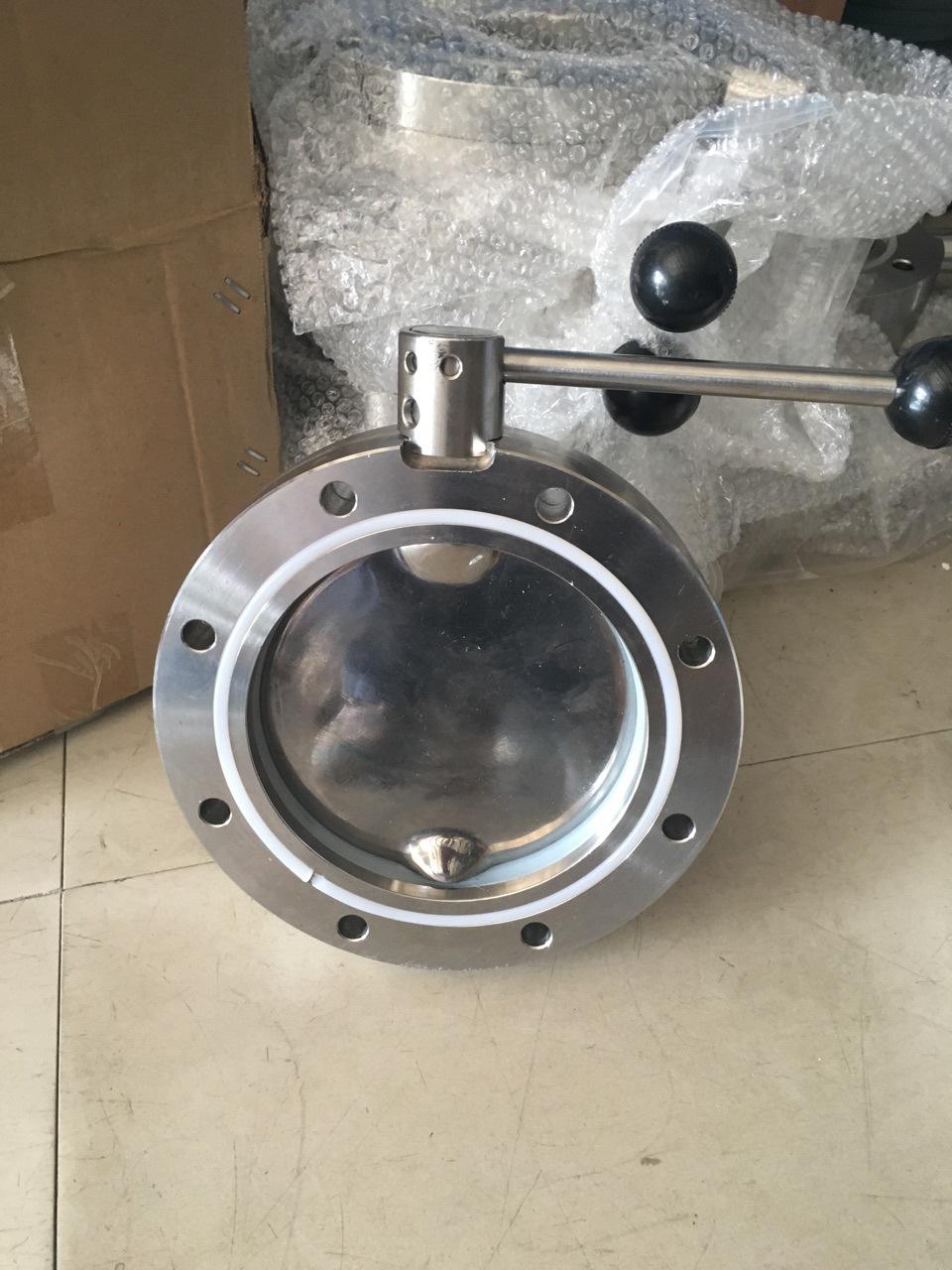

高真空蝶阀

型号：GID 更新时间：2020-07-04

特点：高真空蝶阀主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。适用于水、溶剂、酸、天然气、氧气、过氧化氢、甲烷和乙烯。

质量稳定
价格合理
交货快捷

详细介绍

GID手动高真空蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。手动高真空蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	进口手动高真空蝶阀
产品型号	GID
公称通径	1-1/2(40mm)~16(400mm)
压力范围	1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s
阀体材质	SS304/SS304L/SS316/SS316L

产品介绍：

手动高真空蝶阀主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。适用于水、溶剂、酸、天然气、氧气、过氧化氢、甲烷和乙烯。目前已广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

GID手动高真空蝶阀主要技术性能

适用范围：Applicability	105～1.3×10-4Pa
阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature	-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶)
气源压力：Mains Voltage	0.4～0.6MPa
安装方向：Mounting Direction	任意

外形及连接尺寸(mm)

Model 型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	162	90	104	4-φ7
GID-50	50	110	90	55	22	175	90	104	4-φ7
GID-65	65	125	105	70	26	198	102	140	4-φ9
GID-80	80	145	125	85	30	208	102	140	4-φ9
GID-100	100	170	145	105	30	220	102	140	4-φ12
GID-150	150	220	195	156	35	272	115	164	8-φ12
GID-200	200	275	250	208	40	330	205	190	8-φ12
GID-250	250	330	300	258	45	335	205	190	8-φ14
GID-300	300	380	350	308	55	426	152	247	8-φ14
GID-400	400	500	465	410	60	520	180	308	8-φ18
GID-500	500	600	565	510	80	643	220	378	12-φ18
GID-600	600	710	670	610	100	760	270	524	12-φ21
GID-800	800	920	815	815	130	962	320	648	20-φ21
GID-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19

手动高真空蝶阀安装说明
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“高真空蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
