详细介绍
GIQ气动高真空蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。气动高真空蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 气动高真空蝶阀 |
| 产品型号 | GIQ |
| 公称通径 | 1-1/2(40mm)~16(400mm) |
| 压力范围 | 1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s |
| 阀体材质 | SS304/SS304L/SS316/SS316L |
产品介绍：

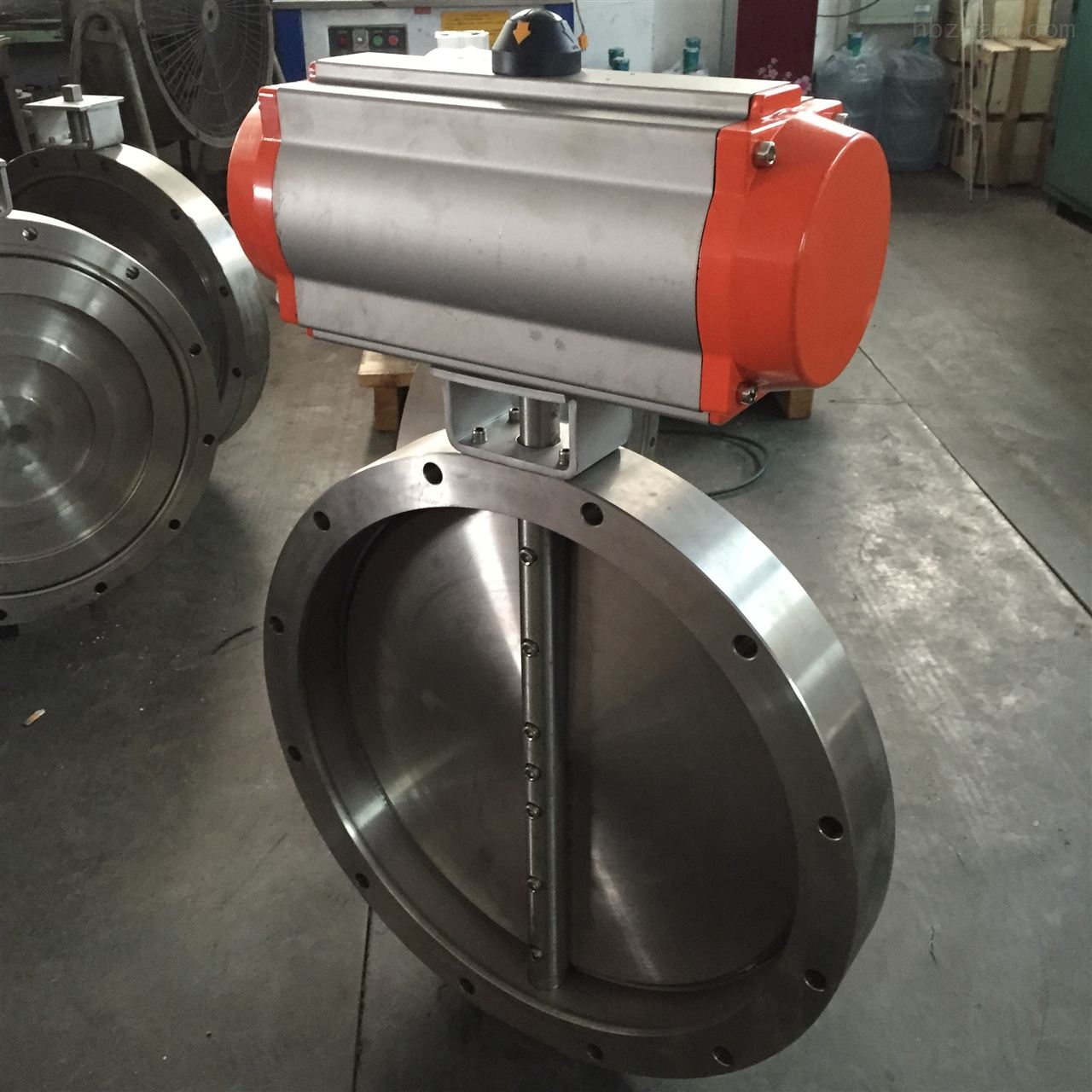

GIQ气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用介质：
适用的工作介质为空气及非腐蚀性气体。
主要技术性能
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
气源压力（MPa） |
0.4～0.6 |
|
法兰标准 |
GB/T6070 |
|
安装位置 |
任意 |
|
电源电压 |
标准出厂：AC220V/50Hz |
|
信号反馈 |
标准出厂：阀位指示器 |
|
气缸可选 |
标准出厂：双作用式 |
连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
||||
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
||
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|||||
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|||
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|||
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
||
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
|
购买本公司气动高真空蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
