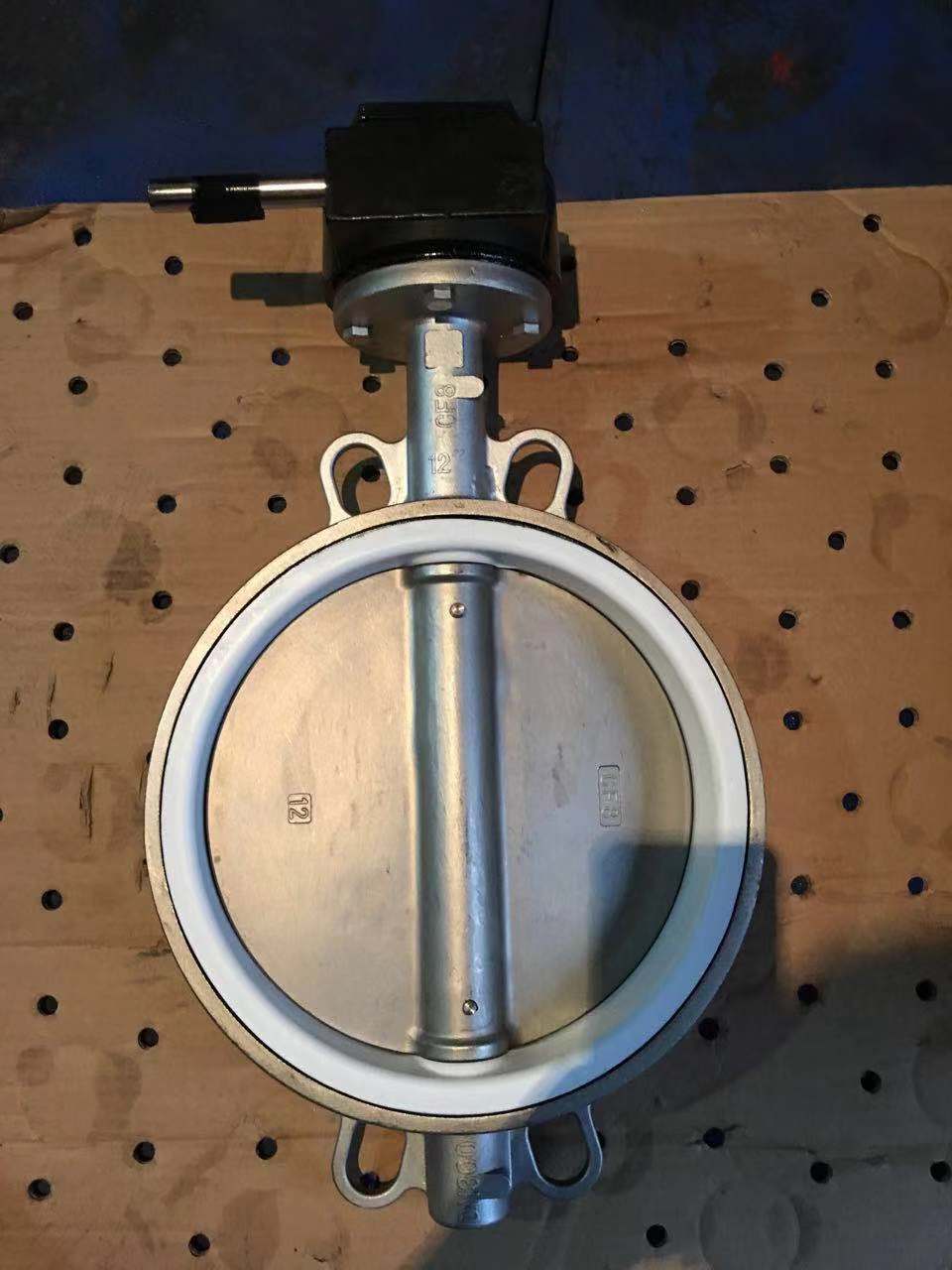

蜗轮对夹式衬氟蝶阀

蜗轮对夹式衬氟蝶阀

型号:D371F46 更新时间:2020-10-10

特点:蜗轮对夹式衬氟蝶阀,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

D71X手动对夹式蝶阀由本公司精心生产的一款蝶阀,在保证质量的同时,价格也是非常合理,以及在售后我们也做的非常完善。手动对夹式蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于:电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业,城市建设等领域。

产品名称 手动对夹式蝶阀
产品型号 D71X、D71F
公称通径 DN40~800mm
压力范围 1.6MPa
阀体材质 球墨铸铁、铸钢、不锈钢

产品介绍:

手动对夹式软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径

DN(mm)

50~800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

连接尺寸

公称通径(DN)

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380

购买本公司对夹式手动对夹式蝶阀请按以下指示进行安装:(详情或见产品说明书)

(1)、在安装时,阀瓣要停在关闭的位置上。

(2)、开启位置应按蝶板的旋转角度来确定。

(3)、带有旁通阀的蝶阀,开启前应先打开旁通阀。

温馨提示:“蜗轮对夹式衬氟蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
