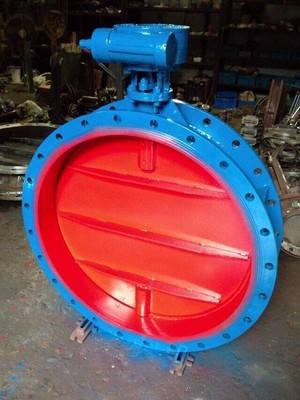

TD341W通风蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。通风蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 通风蝶阀 |
| 产品型号 | TD341W |
| 公称通径 | DN50-2000mm |
| 压力范围 | 1.0MPa |
| 阀体材质 | 铸铁、铸钢、不锈钢 |
产品介绍：
D341W通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
主要特点：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
制造标准：
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
主要技术参数：
|
公称通径 |
DN |
50～2000 |
||
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
|||
主要零件的材质：
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
阀座密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
连接尺寸：
|
公称通径DN |
结构长度 |
外型尺寸(参考值) |
连接尺寸(标准值) |
参考 |
|||||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
|
50 |
2 |
108 |
70 |
286 |
125 |
193 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
14 |
|
65 |
21/2 |
112 |
80 |
306 |
125 |
193 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
15 |
|
80 |
3 |
114 |
95 |
334 |
125 |
193 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
17 |
|
100 |
4 |
127 |
105 |
354 |
125 |
193 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
|
125 |
5 |
140 |
120 |
384 |
125 |
193 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
|
150 |
6 |
140 |
132 |
409 |
125 |
193 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
|
200 |
8 |
152 |
160 |
593 |
165 |
183 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
|
250 |
10 |
165 |
187 |
650 |
165 |
283 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
|
300 |
12 |
178 |
220 |
715 |
165 |
283 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
|
350 |
14 |
190 |
245 |
814 |
175 |
334 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
|
400 |
16 |
216 |
270 |
863 |
175 |
334 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
|
450 |
18 |
222 |
297 |
918 |
175 |
334 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
|
500 |
20 |
229 |
322 |
1016 |
210 |
425 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 |
|
600 |
24 |
267 |
377 |
1128 |
210 |
425 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
230 |
|
700 |
28 |
292 |
430 |
1233 |
210 |
425 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24-26 |
250 |
|
800 |
32 |
318 |
487 |
1344 |
210 |
425 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
|
900 |
36 |
330 |
537 |
1560 |
320 |
620 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
|
1000 |
40 |
410 |
587 |
1660 |
320 |
620 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
|
1200 |
48 |
470 |
687 |
1890 |
320 |
620 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
|
1400 |
56 |
530 |
760 |
2670 |
575 |
714 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
|
1600 |
64 |
600 |
895 |
2810 |
575 |
714 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
|
1800 |
72 |
670 |
995 |
3020 |
575 |
714 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
|
2000 |
80 |
760 |
1095 |
3220 |
565 |
810 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 |
蝶阀密封材料选用和适用温度：
|
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钒钢 |
|
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
铬Cr-18型type304、316 |
12CrMoV |
|
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
适用工作温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）、在安装时，阀瓣要停在关闭的位置上。
（2）、开启位置应按蝶板的旋转角度来确定。
（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
