详细介绍

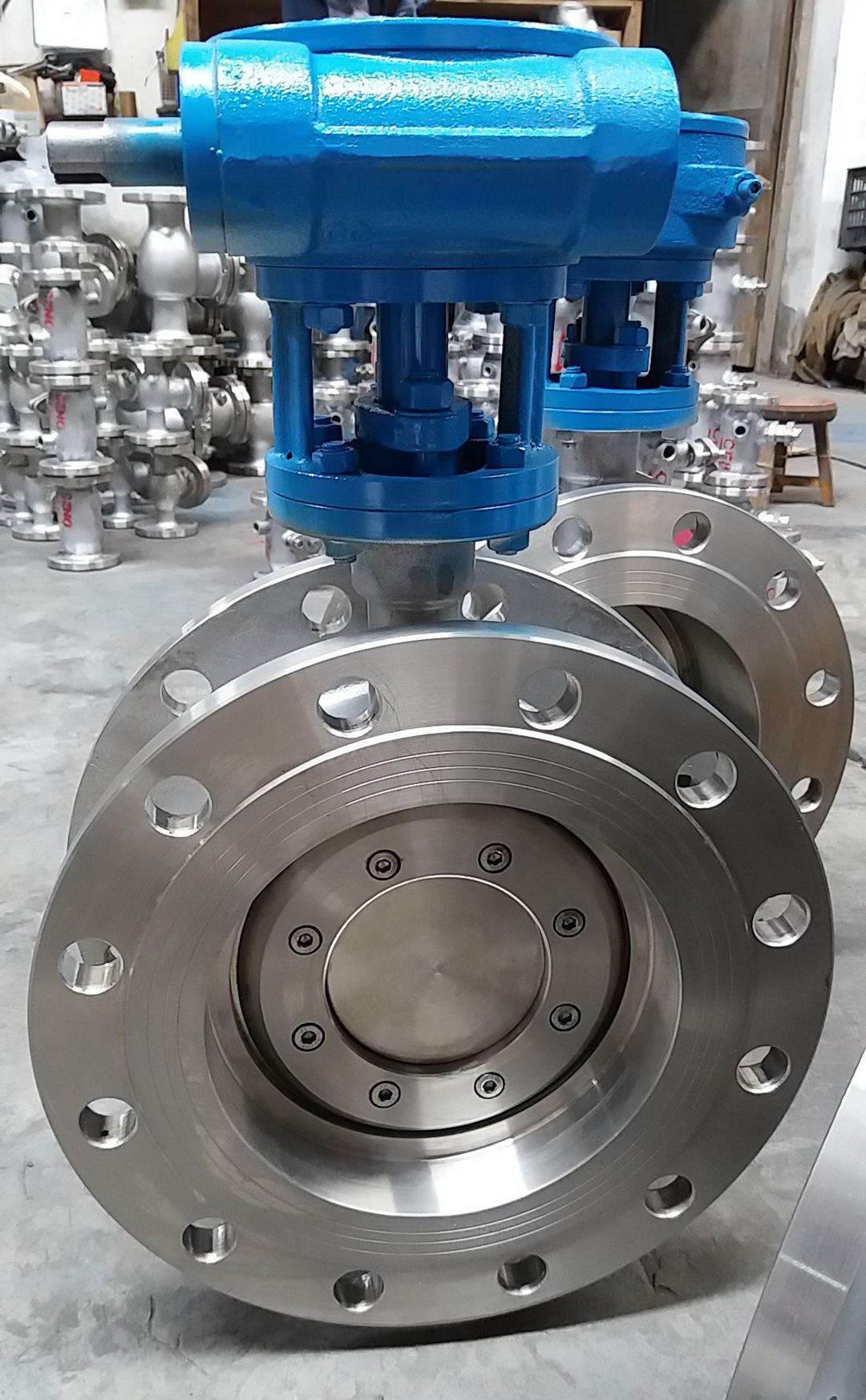

D343W金属硬密封蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。金属硬密封蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 金属硬密封蝶阀 |
| 产品型号 | D(3/6/9)73H/D(3/6/9)43H |
| 公称通径 | DN40-800 |
| 压力范围 | 1.6MPa-4.0MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
金属硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式
有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
产品特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
D43H/D343H/D643H/D943H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀
|
公称 |
外形尺寸 |
连接尺寸 |
|||||||||||
|
L |
H |
D43H/D343H/D643H/D943H |
PN0.6MPa |
PN1.0MPa |
|||||||||
|
短 |
长 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
|||
|
50 |
108 |
150 |
112 |
530 |
250 |
255 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
|
65 |
112 |
170 |
115 |
530 |
250 |
255 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
|
80 |
114 |
180 |
120 |
565 |
250 |
255 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
|
100 |
127 |
190 |
138 |
600 |
250 |
255 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
|
125 |
140 |
200 |
164 |
640 |
250 |
255 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
|
150 |
140 |
210 |
175 |
705 |
300 |
315 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
|
200 |
152 |
230 |
208 |
775 |
300 |
315 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
|
250 |
165 |
250 |
243 |
945 |
300 |
315 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
|
300 |
178 |
270 |
283 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
|
350 |
190 |
290 |
310 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
|
|
400 |
216 |
310 |
340 |
1210 |
300 |
315 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
|
450 |
222 |
330 |
380 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
|
500 |
229 |
350 |
410 |
1415 |
575 |
714 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
|
600 |
267 |
390 |
470 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
|
700 |
292 |
430 |
550 |
1844 |
656 |
810 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
|
800 |
318 |
470 |
640 |
2040 |
656 |
810 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
|
900 |
330 |
510 |
710 |
2255 |
785 |
863 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
|
1000 |
410 |
550 |
770 |
2380 |
785 |
863 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
|
1200 |
470 |
630 |
890 |
2640 |
785 |
863 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
|
|
1400 |
530 |
710 |
920 |
2886 |
|
|
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
|
1600 |
600 |
790 |
1085 |
3156 |
|
|
1820 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
|
|
1800 |
670 |
870 |
1230 |
3421 |
|
|
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
|
|
2000 |
760 |
950 |
1350 |
3685 |
|
|
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
|
购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）
（1）、在安装时，阀瓣要停在关闭的位置上。
（2）、开启位置应按蝶板的旋转角度来确定。
（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。
（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
