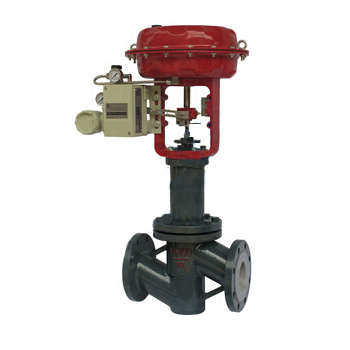

ZJHPF-B气动波纹管衬氟调节阀简介：
ZJHPF-B气动波纹管衬氟调节阀是一种顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，配用ZHA/B多弹簧气动执行器，结构紧凑，输出力大。
ZJHPF-B气动波纹管衬氟调节阀特点：
1、耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
ZJHPF-B气动波纹管衬氟调节阀执行机构配置
|
型号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20～100(标准):40～200; |
|||
阀体
|
阀体形式 |
直通单座铸造球型阀 |
|
公称通径 |
DN20～150mm |
|
公称压力 |
PN1.6MPa |
|
法兰标准 |
GB/T9113、JB/T79 |
|
连接形式 |
法兰(FF RF RTJ) |
|
压盖型式 |
螺栓压紧式 |
|
工作温度 |
-40～180℃ |
|
密封填料 |
V型聚四氟乙烯填料 |
阀内件
阀芯形式：单座柱塞型(衬四氟)
流量特性：近似等百分比
执行机构及附件、作用形式
|
执行器名称 |
ZHA/B多弹簧簿膜执行机构 |
||
|
执行器型号 |
ZJHA/B-22 |
ZJHA/B-23 |
ZJHAB-34 |
|
有效面积(cm2) |
350 |
350 |
560 |
|
行程(mm) |
10、16 |
25 |
40 |
|
弹簧范围 |
1.5～3kg/cm2（0.15～0.3MPa） |
||
|
膜片材料 |
乙丙橡胶夹尼龙布 |
||
|
气源接口 |
RC1/4" |
||
|
环境温度 |
-30～+70℃ |
||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||
主要零件材料
|
阀体、阀盖 |
ZG230-450衬F46 |
|
阀座、阀芯 |
2Cr13衬F46、304衬F46 |
|
阀盖 |
丁腈橡胶夹增强涤纶织物 |
|
波纹管材料 |
聚四氟乙烯 |
额定流量系数Kv、额定行程
|
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
额定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||

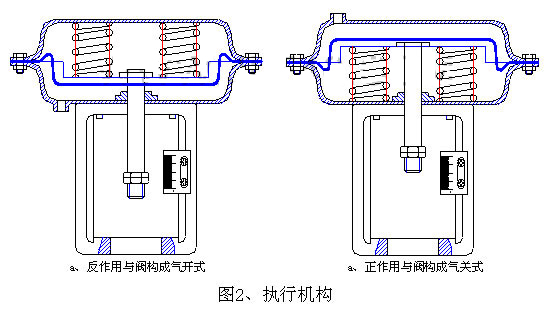

ZJHPF-B气动波纹管衬氟调节阀执行机构
型式:ZHA(B)多弹簧薄膜执行机构膜片材料:乙丙橡胶夹尼龙布、丁青橡胶恶夹尼龙布弹簧范围:20～100、80～240kPa 供气压力:140～400kPa 气源接口:Rc1/4" 环境温度:-30～+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 ZJHPF-B气动波纹管衬氟调节阀允许压差
|
供气压力 |
弹簧范围 |
允许压差 |
|||||||||
|
公称通径 |
|||||||||||
|
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
ZJHPF-B气动波纹管衬氟调节阀性能
泄漏量:小于阀额定容量的0.01% 回差:带定位器：小于全行程的1% 基本误差:带定位器：小于全行程的±1% 注：采用标准的V型聚四氟乙烯填料 可调范围 30：1 Kv值和行程
|
公称通径 |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
额定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
