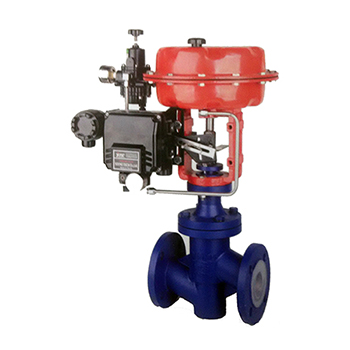

ZJHPF气动单座衬氟调节阀概述：
ZJHPF气动单座衬氟调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
ZJHPF气动单座衬氟调节阀特点：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
ZJHPF气动单座衬氟调节阀阀体：
型式：直通单座球型阀
公称通径：3/4"、20、25、32、40、50、65、80、100、150mm
公称压力：PN1.6MPa
法兰标准：JB/T79·1～79·2-94等
材料：ZG230-450衬F46
工作温度：-40～180℃
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料
ZJHPF气动单座衬氟调节阀主要技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定流量系数(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
允许压差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||
|
配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B45 |
|||||
|
阀芯形式 |
单座柱塞式衬氟阀芯 |
||||||||
|
流量特性 |
快开特性 |
||||||||
ZJHPF气动单座衬氟调节阀执行器技术参数
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||
ZJHPF气气动单座衬氟调节阀主要零件材料
|
阀体、阀盖 |
ZG230-450衬F46 |
|
阀座、阀芯 |
304衬F46 |
|
阀杆 |
304衬F46 |
|
导向套 |
304衬F46 |
|
波纹管 |
不锈钢+F46 |
ZJHPF气动单座衬氟调节阀主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±1.0 |
||
|
回差% |
3.0 |
1.0 |
||
|
死区% |
3.0 |
0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30：1 |
|||

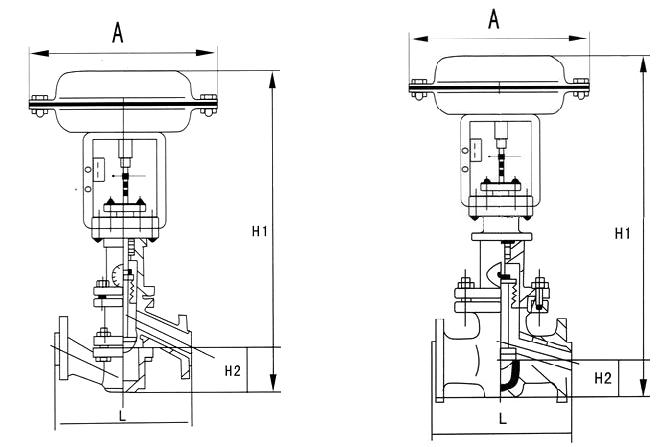

ZJHPF气动单座衬氟调节阀外形图
ZJHPF气动单座衬氟调节阀安装连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
|
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
|
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
|
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
|
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
|
|
D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
