ZDLPF电动衬氟调节阀：

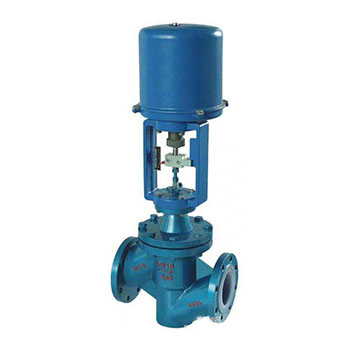

ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
ZDLPF电动衬氟调节阀特点：
1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀
2、 密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准
ZDLPF电动衬氟调节阀技术参数
1、形式：直通倒S铸造阀 ；
2、公称通径：DN20-200mm；
3、公称压力：PN1.6 4.0 6.4MPa；
4、连接形式：JB78-59 JB/T79。2-94凹式
5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6、常温型：-40-+200℃
7、散热型：+200℃-+450℃
8、压盖形式：螺栓压紧式
9、填料：V型聚四氟乙烯，柔性石墨，石棉编织填料
10、阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯
11、流量特性：等百分比特性，直线特性和快开特性
12、阀芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
ZDLPF电动衬氟调节阀标准规格
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
ZDLPF电动衬氟调节阀型号编制
|
Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
|
Z系列调节阀 |
R:电动3810L执行机构 |
H直行程 |
CF:标准型衬氟调节阀 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHCF-16C DN50 |
||||||
执行机构
类型：可选PS或DKZ电子式直行程执行机构，防爆型选用3610型
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与我公司技术部联系，索取相关资料。
ZDLPF电动衬氟调节阀主要零件材料
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 |
阀体、阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯、阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
适用 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ |
|
|
低温型 |
|
-40～-60℃、 -60～-100℃ |
||
ZDLPF电动衬氟调节阀规格参数表
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
阀座直径mm |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量 |
直线 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
允许压差 |
单座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
||
|
套筒式 |
|
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
|||||
|
允许泄 |
单座式 |
为Kv值的0.01%，按GB4213-84标准 |
||||||||||||||
|
套筒式 |
为Kv值的0.05%，按GB4213-84标准 |
|||||||||||||||
|
配电动执 |
PSL |
201 |
202 |
204 |
208 |
312 |
||||||||||
|
3610 |
3610SA-08 |
LA-20 |
3610LSB-30 |
3610LSB-50 |
3610LSC-65 |
|||||||||||
|
基本误差% |
±2.5 |
|||||||||||||||
|
回差% |
2.0 |
|||||||||||||||
|
死区% |
3.0 |
|||||||||||||||
|
始终点偏差% |
±2.5 |
|||||||||||||||
|
额定行程偏差% |
2.5 |
|||||||||||||||
|
可调比 |
50：1 |
|||||||||||||||
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
