详细介绍

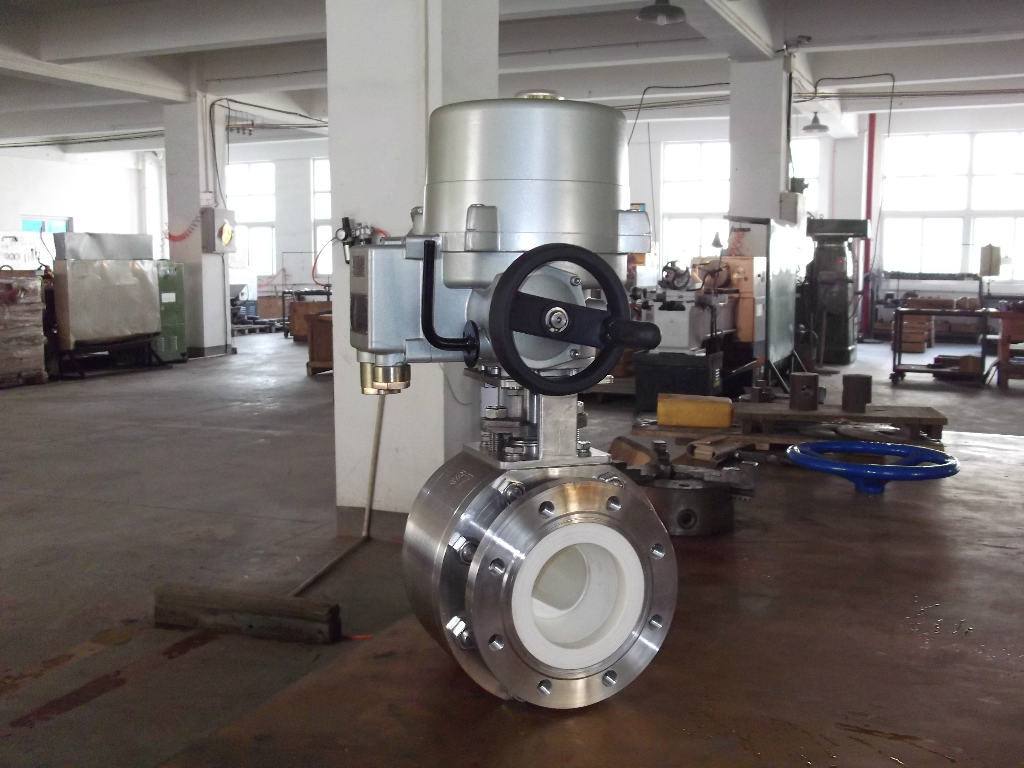

VQ941TC电动V型陶瓷调节球阀由本公司精心生产的一款陶瓷阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动V型陶瓷调节球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
产品名称 | 电动V型陶瓷调节球阀 |
产品型号 | VQ941TC |
公称通径 | DN15-300 |
压力范围 | 1.6MPa-32.0MPa |
阀体材质 | 铸钢、不锈钢 |
一、电动V型陶瓷调节球阀简介:
电动V型陶瓷调节球阀是目前具有先进性的陶瓷调节球阀,采用全陶瓷结构形式,该V型陶瓷调节球阀适用于有强冲刷及耐磨合场合做调节装置,排除原其他国外类似调节球阀诸多缺点。 V型陶瓷调节球阀,以球阀的旋转与阀座之间的开度变化时介质流量控制与调节来满足实际工况要求,阀门的流量特性等百分。
二、电动V型陶瓷调节球阀特点:
V型陶瓷硬密封调节球阀,结构与O型陶瓷球阀相同,仅阀球通孔为V型结构,作为调节阀,除具有O型陶瓷硬密封球阀的耐腐蚀,耐磨损,零泄漏等优异性能外,还具有以下特点:
1、与普通O型球阀相比,V型球阀具有等百分比流量调节(对数)特性,可以更精准,更灵活地对介质进行流量调节,可调范围大,调节速度快,维护简单,极大节约用户成本。
2、在阀门小开度工作时,不会产生启跳、振荡,具有微调功能,可以满足很小流量的调节,且工作状态十分稳定。
3、V型陶瓷球阀在开启和关闭的过程中,球体的V形流道与阀座间具有剪切作用,可以将介质中含有的纤维、固体颗粒等切碎并除去,且结构陶瓷具有很好的自洁性,可防止密封面间积存杂物导致阀门卡死。
三、V型陶瓷球阀零件材料
零件材料表 |
|
阀体 Body |
WCB、304、316+陶瓷 WCB.304,316+Ceramic |
阀杆 Stem |
2Cr13、316、蒙乃尔、哈氏C、B 2Cr13,316, Monel, hastelloyC,B |
阀座 Seat |
陶瓷Ceramic |
球体 Ball |
陶瓷Ceramic |
流道 Flow channel |
陶瓷Ceramic |
填料 Packing |
特种盘根Special packing |
四、V型陶瓷球阀性能规范
性能规范表 |
|
名 称 Name |
V 型陶瓷调节球阀 V type ceramic adjustment ball valve |
公称通径Nominal diameter |
15-250 |
公称压力Nominal pressure |
|
试验压力Test pressure |
强度 1.0, 1.6, 2.5, 4.0 intensity1.0, 1.6, 2.5, 4.0 |
泄漏等级 Revelation rank |
Ⅵ |
适用温度 Applicable Temperature |
≤80℃,≤100℃,≤150℃ |
适用介质 Applicable medium |
水、石灰石、石膏浆液、硫酸、盐酸等腐蚀性介质Corrosiveness and so on water, gypsum fluid, sulfuric acid, hydrochloric acid lies between stores |
驱动方式 Drive type |
手动、电动、气动Manual, electrically operated, imposing manner |
连接形式 Connection form |
法兰Flange |
五、V型陶瓷球阀连接尺寸
连接尺寸表 |
|||||||||
型号Type |
PN |
尺寸(mm)Dimensions |
|||||||
DN |
D |
D1 |
D2 |
b |
f |
L |
n-d |
||
VQ41W |
1.0MPa |
15 |
95 |
65 |
45 |
14 |
2 |
130 |
4×14 |
20 |
105 |
75 |
55 |
16 |
2 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
16 |
2 |
140 |
4×14 |
||
32 |
135 |
100 |
78 |
18 |
2 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
18 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
20 |
3 |
203 |
4×18 |
||
65 |
180 |
145 |
120 |
20 |
3 |
222 |
4×18 |
||
80 |
195 |
160 |
135 |
22 |
3 |
241 |
4×18 |
||
100 |
215 |
180 |
155 |
22 |
3 |
305 |
8×18 |
||
125 |
245 |
210 |
185 |
24 |
3 |
356 |
8×18 |
||
150 |
280 |
240 |
210 |
24 |
3 |
394 |
8×23 |
||
200 |
335 |
295 |
265 |
26 |
3 |
457 |
8×23 |
||
250 |
390 |
350 |
320 |
28 |
3 |
533 |
12×23 |
||
300 |
440 |
400 |
368 |
28 |
4 |
610 |
12×23 |
||
1.6MPa |
15 |
95 |
65 |
45 |
14 |
2 |
130 |
4×14 |
|
20 |
105 |
75 |
55 |
14 |
3 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
14 |
3 |
140 |
4×14 |
||
32 |
135 |
100 |
78 |
16 |
3 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
16 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
16 |
3 |
203 |
4×18 |
||
65 |
180 |
145 |
120 |
18 |
3 |
222 |
4×18 |
||
80 |
195 |
150 |
135 |
20 |
3 |
241 |
8×18 |
||
100 |
215 |
180 |
155 |
20 |
3 |
305 |
8×18 |
||
125 |
245 |
210 |
185 |
22 |
3 |
356 |
8×18 |
||
150 |
280 |
240 |
210 |
24 |
3 |
394 |
8×22 |
||
200 |
335 |
295 |
265 |
26 |
3 |
457 |
12×22 |
||
250 |
405 |
355 |
320 |
30 |
3 |
533 |
12×25 |
||
300 |
460 |
410 |
375 |
30 |
4 |
610 |
4×14 |
||
2.5MPa |
15 |
95 |
65 |
45 |
16 |
2 |
130 |
4×14 |
|
20 |
105 |
75 |
55 |
16 |
2 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
16 |
2 |
140 |
4×18 |
||
32 |
135 |
100 |
78 |
18 |
2 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
18 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
20 |
3 |
203 |
8×18 |
||
65 |
180 |
145 |
120 |
22 |
3 |
222 |
8×18 |
||
80 |
195 |
160 |
135 |
22 |
3 |
241 |
8×23 |
||
100 |
230 |
190 |
160 |
24 |
3 |
305 |
8×25 |
||
125 |
270 |
220 |
188 |
28 |
3 |
356 |
8×25 |
||
150 |
300 |
250 |
218 |
30 |
3 |
394 |
8×25 |
||
200 |
360 |
310 |
278 |
34 |
3 |
457 |
12×25 |
||
250 |
425 |
370 |
332 |
36 |
3 |
533 |
12×30 |
||
300 |
485 |
430 |
390 |
40 |
4 |
610 |
16×30 |
丰泉阀门订货须知:
一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
