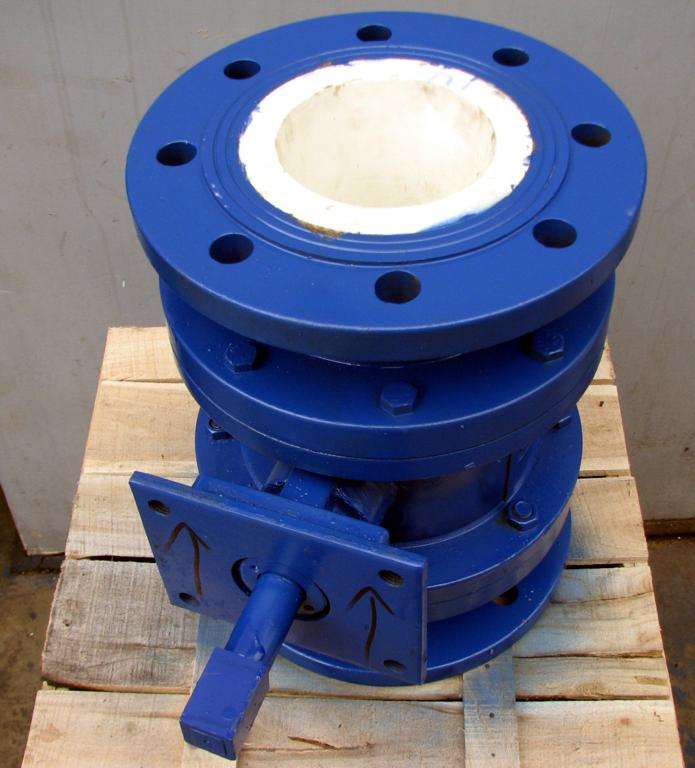

全衬耐磨陶瓷球阀

全衬耐磨陶瓷球阀

型号:Q41TC 更新时间:2020-04-01

特点:耐磨耐腐蚀全衬陶瓷球阀,其与介质接触部分全部采用耐腐蚀性能极强的结构陶瓷制作,具有金属阀门无法比拟的耐腐蚀性能,是强腐蚀场合下钛阀、蒙乃尔阀的理想替代产品

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

Q41TC全衬耐磨陶瓷球阀由本公司精心生产的一款陶瓷阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。全衬耐磨陶瓷球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 全衬耐磨陶瓷球阀
产品型号 Q41TC
公称通径 DN15-300
压力范围 1.6MPa-32.0MPa
阀体材质 铸钢、不锈钢

一、全衬耐磨陶瓷球阀简介

耐磨耐腐蚀全衬陶瓷球阀,其与介质接触部分全部采用耐腐蚀性能极强的结构陶瓷制作,具有金属阀门无法比拟的耐腐蚀性能,是强腐蚀场合下钛阀、蒙乃尔阀的理想替代产品,同时具有极强的耐磨损、耐冲蚀性能,使用寿命是钛阀的2~4倍,特别适合于电厂脱硫系统、化肥厂输送浆液以及焦化、造纸等强腐蚀介质的场合。

二、全衬耐磨陶瓷球阀特点

本厂生产的全衬陶瓷球阀,密封结构较为先进。与常规的全衬陶瓷球阀相比有如下特点:

1常规的陶瓷球阀,座环的密封面是锥面,与球体之间是线接触密封,在使用过程中容易出现泄漏;我司生产的陶瓷球阀,座环与球体之间采用弧面接触,密封可靠,实现零泄漏,球体和阀座具有良好剪切自洁功能,不会出现固体颗粒粘结阀门密封副而造成密封失效。

2、常规的陶瓷球阀阀杆上是采用单纯的填料密封,使用过程中阀杆部位易出现泄漏;我司生产的陶瓷球阀,阀杆处采用两套的密封装置,彻底解决了单纯填料密封易泄漏的现象。

3、常规的全衬陶瓷球阀,采用的陶瓷件只有四件套,座环尾端直接伸到法兰端面,这样当阀门与管道连接时,端面密封垫片会挤压座环,容易出现座环与球体抱死的现象;我司生产的全衬陶瓷球阀,采用六件套的陶瓷件,避免了当阀门与管道连接时,密封垫片挤压座环而造成的抱死现象。

三、全衬陶瓷球阀零件材料

耐腐蚀陶瓷球阀零件材料表

名称Name

耐腐蚀陶瓷球阀Anti-corrosive ceramic ball valve

主阀体Main valve body 副阀体 Vice valve cause

WCB,304,316+搪瓷+陶瓷WCB, 304, 316+ Enamel + ceramic

阀体 Body

铌合金,钛合金,蒙乃尔,哈氏合金,316Niobium alloy, titanium alloy, Monel hastelloy,316

阀座 Seat

陶瓷Ceramic

球体 Ball

陶瓷、硬度HV1100Ceramic, degree of hardness HV1100

流道 Flow channel

陶瓷、硬度HV1100Ceramic, degree of hardness HV1100

填料 Packing

特种盘根,聚四氟乙烯Special packing, teflon

四、全衬陶瓷球阀性能规范

耐腐蚀陶瓷球阀性能规范表

名称Name

耐腐蚀陶瓷球阀Anti-corrosive ceramic ball valve

公称通径Nominal diameter

10~300

公称压力Nominal pressure

1.0 1.6

试验压力Test pressure

强度 Intensity

1.6 2.4

密封 Seal

1.0 1.6

适用温度 Applicable Temperature

≤80℃,≤100℃,≤150℃

适用介质 Applicable medium

硫酸等蚀性介质 tde sulfuric acid and some otder corrosiveness lies between bribes

驱动方式 Drive type

手动、电动、气动Manual, electrically operated, imposing manner

连接形式 Connection form

法兰、内螺纹、外螺纹、焊接Flange, female screw, male screw, welding





丰泉阀门订货须知:

一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。

感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

温馨提示:“全衬耐磨陶瓷球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
